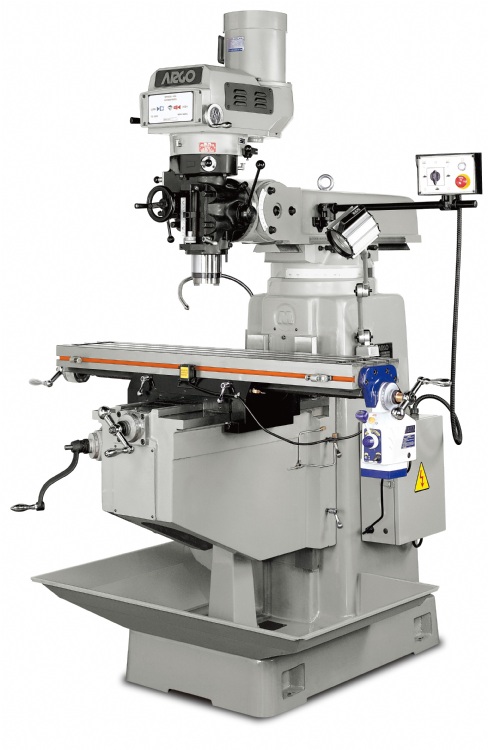

砲塔立式銑床
產品型號：5H / 5VH
產品特色
* 獨特設計肋骨式機身, 剛性強, 抗震性佳, 長期使用精度穩定.
* 內藏式切削水箱, 容量充足, 同時可以減少佔地空間.
* 螺桿間特殊設計的雙螺帽及調整間隙裝置, 易調整, 間隙小, 精度耐久.
* 伸出臂, 工作台, 膝型座均使用 2 只鎖緊裝置, 可以消除加工時所產生的側面搖動力, 獲取更精密的加工精度
產品規格
|
5H |
5VH |
|
|
主軸馬達 |
3HP |
5HP |
|
主軸轉速 R.P.M. |
60 - 3600 (10速) |
80 - 3800 |
|
主軸鼻端斜度 |
ISO 40 |
ISO 40 |
|
主軸中心至立柱面 |
172 - 756mm |
172 - 756mm |
|
主軸鼻端到工作台面 |
0 - 458mm |
0 - 458mm |
|
升降套筒直徑 |
100mm |
100mm |
|
升降套筒進給 (3) |
.04, .08, .15mm |
.04, .08, .15mm |
|
升降套筒行程 |
127mm |
127mm |
|
頭部傾斜 |
前後45o 左右90o |
前後45o 左右90o |
|
伸出臂行程 |
458mm |
458mm |
|
伸出臂旋轉 |
360o |
360o |
|
工作台尺寸 |
254 X 1270mm |
254 X 1270mm |
|
最大工作台負荷 |
340kgs |
340kgs |
|
X 軸行程 |
890mm |
890mm |
|
Y 軸行程 |
407mm |
407mm |
|
Z 軸行程 |
407mm |
407mm |
|
機械重量 |
1450kgs |
1450kgs |
