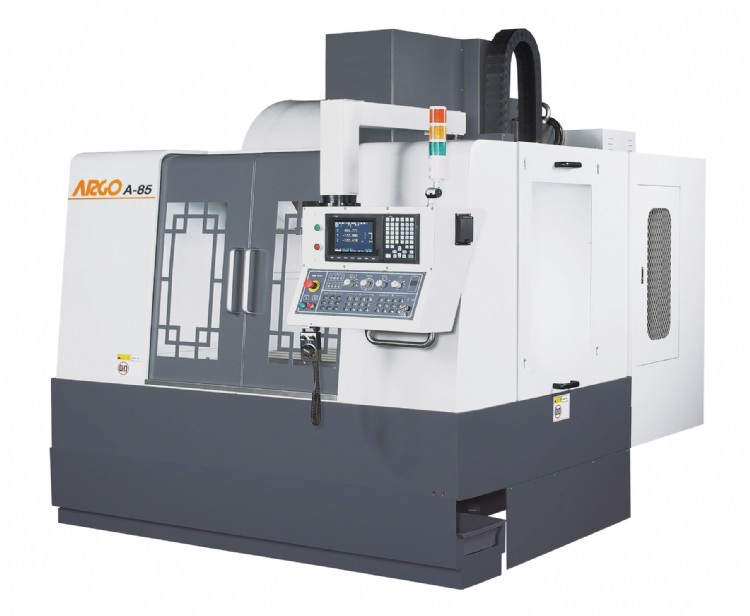

CNC 加工中心機
產品型號：A-85 / A-110S
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
* 強力穩固設計之主軸頭, 剛性佳, 皮帶式傳動可耐重切削. 採用P4級高級精密軸承, 於高速運轉時順暢. 主軸採用浮動式打刀機構, 減少打刀衝擊延長主軸壽命.
* 主軸規格 ISO40, 標準主軸轉速 8000rpm.
* 超大喉身 635mm, Y 軸行程達 560mm. 可加工範圍大.
* 換刀臂式刀庫, 刀庫容量 24把刀, 換刀快速, T. – T. 僅需2.5秒. 可節省非切削時間, 提升加工效能.
* 三軸採用絕對式伺服馬達, 並搭配精密聯軸器直接傳動以減少間隙產生, 提升傳動效率增加機械可靠度.
* Z軸採配重式平衡，減低Z軸負擔, 增加切削時的穩定性。
* 高剛性之底座, 立柱, 鞍座結構設計. 堅固, 穩定, 剛性特佳.
* 觸控式操作面板, 美觀, 耐用且操作性佳. 搭配伸出臂式操作箱, 移動靈活, 使用方便.
* 電氣箱內之熱交換器, 散熱效率佳, 可降低故障率及延長內部電子元件的壽命.
產品規格
| A-85 | A-110S | ||
| 主軸 | 主軸鼻端斜度 | ISO 40 | ISO 40 |
| 轉速 R.P.M. | 80 - 8000 | 80 - 8000 | |
| 主軸馬達 | 5.5 / 7.5kw | 7.5 / 11kw | |
| 主軸中心至立柱面 | 635mm | 635mm | |
| 主軸鼻端至工作台面 | 125 - 655mm | 125 - 655mm | |
| 工作台 | 尺寸 (長 X 寬) | 850 X 560mm | 1200 X 560mm |
| 最大負荷 | 700kgs | 800kgs | |
| T 型槽寬度 / 數 | 18mm / 5 | 18mm / 5 | |
| 行程 | X / Y / Z 軸行程 | 850 / 560 / 530mm | 1100 / 560 / 530mm |
| 進給速度 | X / Y / Z 軸快速位移 | 30 / 30 / 20 m/min. | 30 / 30 / 20 m/min |
| 切削進給率 | 1 - 15000mm/min | 1 - 15000mm/min | |
| 自動換刀系統 | 刀具規格 | BT - 40 | BT - 40 |
| 總刀具數 | 24 + 1 | 24 + 1 | |
| 刀 - 刀 | 2.5 sec. | 2.5 sec. | |
| 切屑 - 切屑 | 3.5 sec. | 3.5 sec. | |
| 最大刀具長度 | 300mm | 300mm | |
| 最大刀具直徑 -與鄰刀 | 80mm | 80mm | |
| 最大刀具重量 | 7kgs | 7 kgs | |
| 換刀方式 | 雙向換刀臂式 | 雙向換刀臂式 | |
| 尺寸 | 長X寬X高(佔地/有鐵屑車) | 2100X2700X2600mm | 2630X2700X2600mm |
| 長X寬X高(包裝/主機箱) | 2280X2900X2540mm | 2280X2900X2540mm | |
| 長X寬X高(包裝/附件箱/有鐵屑車) | 3045X1140X1410mm | 3045X1140X1410mm | |
| 重量 | 機械淨重 (無鐵屑車/有鐵屑車) | 5700 / 5900kgs | 6100 / 6300kgs |
| 包裝重量(主機箱淨重/毛重) | 5800 / 6300kgs | 6200 / 6500kgs | |
| 附件箱重量(有鐵屑車淨重/毛重) | 500 / 700kgs | 500 / 700kgs |
