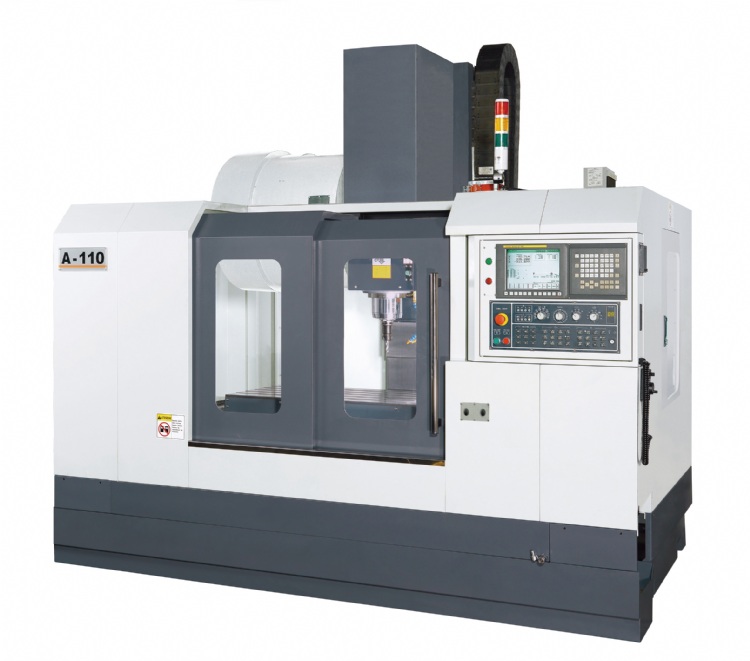

CNC 加工中心機
產品型號：A-90 / A-110 / A-130
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
* 強力穩固直結式主軸頭, 直結式傳動系統, 運轉平順且噪音低. 主軸規格 ISO 40, 主軸轉速 8000rpm
* 超大喉深 700mm, Y軸行程可達 650mm. 加工範圍大幅增加. 而 X/Y/Z軸快速位移每分鐘 30/30/20米, 可縮短非加工時間.
* 三軸絕對式伺服馬達, 提升效率, 增加機器可靠度.
* 寬大厚實立柱, 支撐穩固, 剛性特佳.
* X/Y 軸支撐設計為最佳貝氏函數比例
* 高剛性, 大跨距之油水分離式底座
產品規格
| A-90 | A-110 | A-130 | ||
| 主軸 | 主軸鼻端斜度 | ISO-40 | ISO-40 | ISO-40 |
| 轉速 R.P.M. | 80-8000 | 80-8000 | 80-8000 | |
| 主軸馬達 | 7.5/11kw | 7.5/11kw | 7.5/11kw | |
| 主軸中心至立柱面 | 700mm | 700mm | 700mm | |
| 主軸鼻端至工作台面 | 100 - 710mm | 100 - 710mm | 100 - 710mm | |
| 工作台 | 尺寸 (長 X 寬) | 1050 x 600mm | 1200 x 600mm | 1300 x 600mm |
| 最大負荷 | 800kgs | 1000kgs | 1500kgs | |
| T型槽寬度 / 數 | 18mm / 5 | 18mm / 5 | 18mm / 5 | |
| 行程 | X / Y / Z 軸 | 900/650/610mm | 1100/650/610mm | 1300/650/610mm |
| 進給速度 | X / Y / Z 軸快速位移 | 30/30/20m/min | 30/30/20m/min | 30/30/20m/min |
| 切削進給率 | 1 - 15000mm/min | 1 - 15000mm/min | 1 - 15000mm/min | |
| 自動換刀系統 | 刀具規格 | BT-40 | BT-40 | BT-40 |
| 總刀具數 | 24 + 1 | 24 + 1 | 24 + 1 | |
| 刀 - 刀 | 2.5 sec. | 2.5 sec. | 2.5 sec. | |
| 切屑 - 切屑 | 3.5 sec. | 3.5 sec. | 3.5 sec. | |
| 最大刀具長度 | 300mm | 300mm | 300mm | |
| 最大刀具直徑 - 與鄰刀 | 80mm | 80mm | 80mm | |
| 最大刀具重量 | 7kgs | 7kgs | 7 kgs | |
| 換刀方式 | 雙向換刀臂式 | 雙向換刀臂式 | 雙向換刀臂式 | |
| 尺寸 | 長X寬X高(佔地/有鐵屑車) | 3590X2950X2930mm | 3590X2950X2930mm | 3690X2950X2930mm |
| 長X寬X高(包裝/主機箱) | 3470X2290X2540mm | 3470X2290X2540mm | 3470X2290X2540mm | |
| 長X寬X高(包裝/附件箱/有鐵屑車) | 3380X1140X1410mm | 3380X1140X1410mm | 3380X1140X1410mm | |
| 重量 | 機械淨重(無鐵屑車/有鐵屑車) | 6300/6500kgs | 7000/7200kgs | 7500/7700kgs |
| 包裝重量(主機箱淨重/毛重) | 6000/6500kgs | 6700/7200kgs | 7200/7700kgs | |
| 附件箱重量(有鐵屑車淨重/毛重) | 800/1000kgs | 800/1000kgs | 800/1000kgs |
