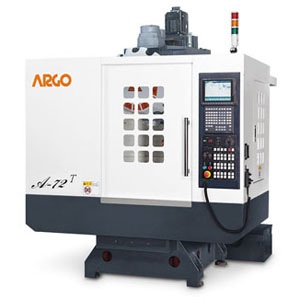

CNC 鉆孔攻牙中心機
產品型號：A-72T / A-56T
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
* 整機鑄件採用米漢納鑄鐵鑄造, 材料穩定, 並經退火應力消除處理, 配合有限元素分析後的強韌肋骨結構, 確保機械在高速加工下之高精度.
* 凸輪轉塔式刀庫, 14支刀刀庫容量 (選購 21 支刀), 換刀快速, 故障率低; 選刀方式為最短途徑選刀, T - T 僅需約 1.7秒
* 三軸採用高精密線軌, 行程位移穩定順暢, 適合高速高精度加工需求
* 全機採用脫壓式潤滑油分配器, 確保進給系統穩定耐久.
* 特殊雙後排屑裝置配合沖屑系統, 使鐵屑能在最短時間帶離機台, 以防止因鐵屑熱能與堆積所產生的問題
* 最佳比例機械外觀, 採用最佳等腰三角型結構, 使機械加工時有最穩定的支撐與完美的力流線.
* 採用一體式軸承固定座, 具有高剛性的傳動系統, 使整機性能提升
產品規格
| A-56T | A-72T | ||
| 主軸 | 主軸鼻端斜度 | ISO 30 | ISO 30 |
| 轉速 (R.P.M.) | 100 - 10000 | 100 - 10000 | |
| 主軸馬達 | 2.2 / 3.7kw | 2.2 / 3.7kw | |
| 主軸中心至立柱滑道面 | 464mm | 464mm | |
| 主軸鼻端至工作台面 | 150 - 570mm | 150 - 570mm | |
| 工作台 | 尺寸 (長 X 寬) | 600 x 420mm | 800 x 420mm |
| 最大負荷 | 250kgs | 250kgs | |
| T 型槽寬度 / 數量 | 18mm / 4 | 18mm / 4 | |
| 行程 | X / Y / Z 軸行程 | 560 / 420 / 420mm | 720 / 420 / 420mm |
| 進給速率 | X / Y / Z 軸快速位移 | 48m/min | 48m/min |
| 切削進給率 | 1 - 15000mm/min | 1 - 15000mm/min | |
| 自動換刀系統 | 刀具型式 | BT-30 | BT-30 |
| 刀具數量 | 14 (21 / 選購) | 14 (21 / 選購) | |
| 換刀時間 (T. - T.) | 1.7 sec. | 1.7 sec. | |
| 換刀時間 (C. - C.) | 2.8 sec. | 2.8 sec. | |
| 最大刀具長度 | 150mm | 150mm | |
| 最大刀具直徑 (鄰刀) | 80mm | 80mm | |
| 最大刀具重量 | 3kgs | 3kgs | |
| 最大刀庫負荷 |
14T - 25kgs (21T - 35kgs / 選購) |
14T - 25kgs (21T - 35kgs / 選購) |
|
| 刀具選擇方式 | 前置式 | 前置式 | |
| 機械尺寸 | 佔地尺寸 (L X W X H)(mm) | 1870 x 2422 x 2745mm | 2030 x 2422 x 2745mm |
| 包裝尺寸 (L X W X H)(mm) | 2020 x 2600 x 2540mm | 2180 x 2600 x 2540mm | |
| 機械重量 | 淨重 / 毛重 | 2900 / 3400kgs | 3000 / 3500kgs |
