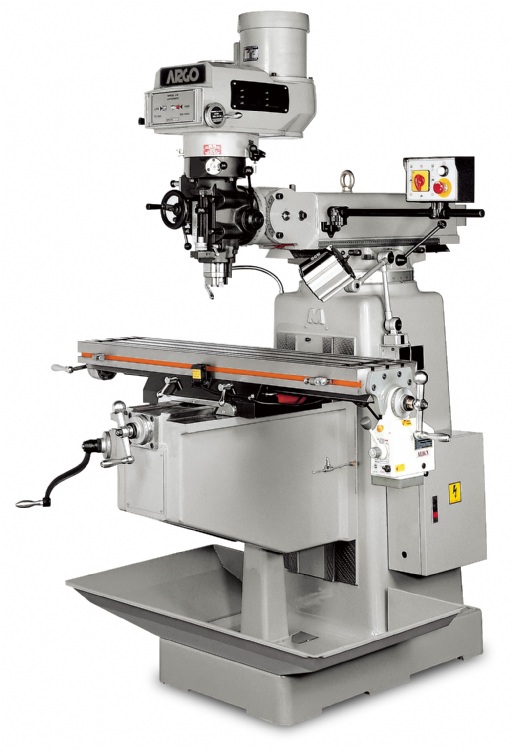

砲塔立式銑床
產品型號：3H/3VH/4S/4VS
產品特色
* 獨特設計肋骨式機身, 剛性強, 抗震性佳, 長期使用精度穩定.
* 內藏式切削水箱, 容量充足, 同時可以減少佔地空間.
* 螺桿間特殊設計的雙螺帽及調整間隙裝置, 易調整, 間隙小, 精度耐久.
* 伸出臂, 工作台, 膝型座均使用 2 只鎖緊裝置, 可以消除加工時所產生的側面搖動力, 獲取更精密的加工精度
產品規格
| 3H | 3VH | 4S | 4VS | |
| 主軸馬達 | 3HP | 3HP | 3HP | 3HP |
| 主軸轉速 R.P.M. | 80 - 2720 (8速) |
70 - 500 低速 / 600 - 4200 高速 |
80 - 2720 (8速) |
70 - 500 低速 / 600 - 4200 高速 |
| 主軸鼻端斜度 | R8 或 ISO30 | R8 或 ISO30 | R8 或 ISO30 | R8 或 ISO30 |
| 主軸中心至立柱面 | 172 - 756mm | 172 - 756mm | 172 - 756mm | 172 - 756mm |
| 主軸鼻端到工作台面 | 0 - 458mm | 0 - 458mm | 0 - 458mm | 0 - 458mm |
| 升降套筒直徑 | 86mm | 86mm | 86mm | 86mm |
| 升降套筒進給 (3) | .04, .08, .15mm | .04, .08, .15mm | .04, .08, .15mm | .04, .08, .15mm |
| 升降套筒行程 | 127mm | 127mm | 127mm | 127mm |
| 頭部傾斜 | 前後45o 左右90o | 前後45o 左右90o | 前後45o 左右90o | 前後45o 左右90o |
| 伸出臂行程 | 458mm | 458mm | 458mm | 458mm |
| 伸出臂旋轉 | 360o | 360o | 360o | 360o |
| 工作台尺寸 | 254 X 1270mm | 254 X 1270mm | 254 X 1270mm | 254 X 1270mm |
| 最大工作台負荷 | 300kgs | 300kgs | 300kgs | 300kgs |
| X 軸行程 | 890mm | 890mm | 890mm | 890mm |
| Y 軸行程 | 384mm | 384mm | 384mm | 384mm |
| Z 軸行程 | 407mm | 407mm | 407mm | 407mm |
| 機械重量 | 1250kgs | 1250kgs | 1250kgs | 1250kgs |
