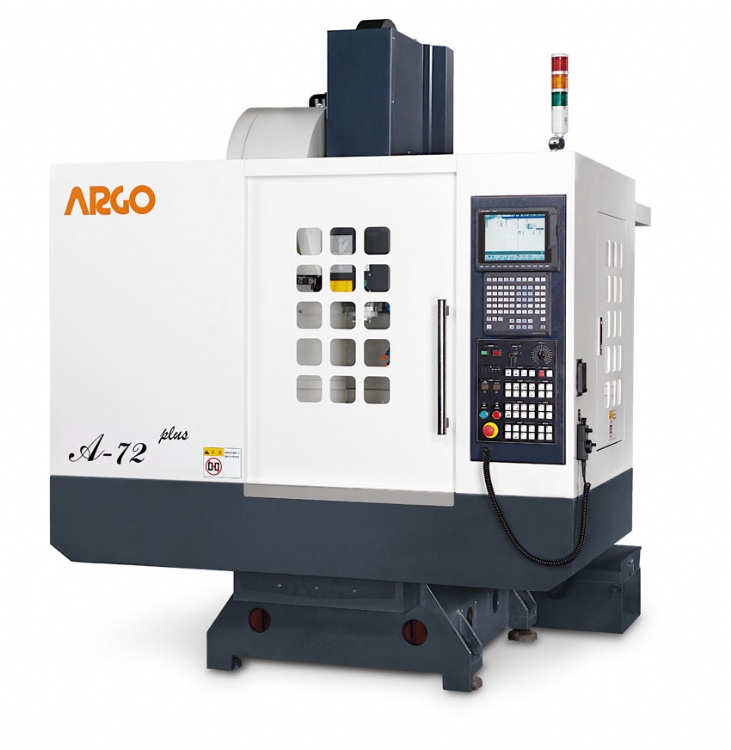

CNC 高速加工中心機
產品型號：A-72plus / A-56plus
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
** 整機鑄件採用米漢納鑄鐵鑄造, 材料穩定, 並經退火應力消除處理, 配合有限元素分析後的強韌肋骨結構, 確保機械在高速加工下之高精度.
** 三軸採用高精密線軌, 行程位移穩定順暢, 適合高速高精度加工需求
** 全機採用脫壓式潤滑油分配器, 確保進給系統穩定耐久
** 特殊雙後排屑裝置配合沖屑系統, 使鐵屑能在最短時間帶離機台, 以防止因鐵屑熱能與堆積所產生的問題
** 最加比例機械外觀, 採用最佳等腰三角型結構, 使機械加工時有最穩定的支撐與完美的力流線
** 採用一體式軸承固定座, 具有高剛性的傳動系統, 使整機性能提升
產品規格
| A-56plus | A-72plus | ||
| 主軸 | 主軸鼻端斜度 | ISO - 40 | ISO - 40 |
| 轉速 (R.P.M.) |
80 - 8000 (120 - 12000/選購) |
80-8000 (120-12000/選購) |
|
| 主軸馬達 | 5.5/7.5kw | 5.5/7.5kw | |
| 主軸中心至立柱滑道面 | 464mm | 464mm | |
| 主軸鼻端至工作台面 | 150 - 710mm | 150 - 710mm | |
| 工作台 | 尺寸 (長 X 寬) | 600 X 420mm | 800 X 420mm |
| 最大負荷 | 250kgs | 250kgs | |
| T型槽寬度 / 數量 | 18mm / 4 | 18mm / 4 | |
| 行程 | X / Y / Z 軸 | 560 / 420 / 560mm | 720 / 420 / 560mm |
| 進給速率 | X / Y / Z 軸快速位移 | 48m/min | 48m/min |
| 切削進給率 | 1 - 15000mm/min | 1 - 15000mm/min | |
| 自動換刀系統 | 刀具型式 | BT-40 (CAT-40/選購) | BT-40 (CAT-40/選購) |
| 刀具數量 | 24 + 1 | 24 + 1 | |
| 換刀時間 (T. - T.) | 2.5 sec. | 2.5 sec. | |
| 換刀時間 (C. - C.) | 3.5 sec. | 3.5 sec. | |
| 最大刀具長度 | 250mm | 250mm | |
| 最大刀具直徑 (鄰刀) | 80mm | 80mm | |
| 最大刀具重量 | 6kgs | 6kgs | |
| 最大刀庫負荷 | 100kgs | 100kgs | |
| 刀具選擇方式 | 雙向換刀臂式 | 雙向換刀臂式 | |
| 機械尺寸 | 佔地尺寸(LxWxH)(mm) | 1870 x 2422 x 2745 | 2030 x 2422 x 2745 |
| 包裝尺寸(LxWxH)(mm) | 2020 x 2600 x 2540 | 2180 x 2600 x 2540 | |
| 機械重量 | 淨重 / 毛重 | 3200 / 3700kgs | 3300 / 3800kgs |
