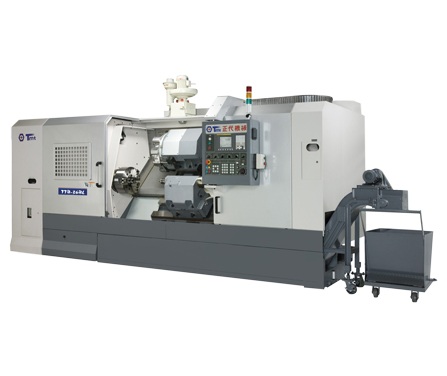

正代CNC 車床TTB-36
產品型號：TTB-36
產品特色
穩重、高剛性 45°斜床式結構
高剛性機體結構
■45° 斜床式結構為一體成形。採用高級米漢網鑄製成。經回火及應力消除處理。結構體材質穩定，長期不變形。
■結構體經3D有限元素分析，保證最佳結構剛性。將結構變形量降到最低程度。
■X,Z軸採用寬闊的硬軌設計，適合重切削;硬軌經硬化處，精密研磨，鞍座等潤滑面再貼附Turcite-B耐磨片，耐長期磨耗。
TTB-36B 大孔徑主軸
■主軸通孔直徑165mm。
■主軸最高轉速1650 rpm。
■主軸前後端夾頭設計，確保大型棒材車削精度及穩定性。
■完全針對大型管材及大型棒材加工的設計，適合石化工業設備加工的需要。
油壓刀塔
■油壓刀塔採用油壓分度馬達驅動，配合精密曲齒離合器定位，換刀快速、精確。
主軸齒輪箱
■穩固精密箱體，搭配高精密度研磨之日本滲碳鉻鉬合金鋼齒輪，達高效率、低發熱、低噪音之動力傳輸。
高剛性主軸頭
■穩重的主軸頭結構，重切削時穩定性優異。
精密主軸
■主軸採用滾柱軸承與高速精密斜角滾珠軸承，重切削時軸向及徑向負載能力優異。
油壓三爪夾頭
■油壓三爪夾頭為標準配備。
■夾頭尺寸依機型有10/12/15/18英吋供選配。
■油壓夾頭採用腳踏開關控制，使工作夾持更方便，更快速。
油壓尾座
■油壓尾座之心軸管採用油壓驅動，提供更方便穩固的工件頂持。
可程式尾座(選購)
■可程式尾座之本體移動，可由程式控制，減少人力及時間浪費，提高效率。
手動/自動刀具量測裝置 (選購)
■手動/自動刀具量測裝置，提供方便的刀具設定，磨耗補償及斷裂檢測。
產品規格
|
名稱 / 機種 |
單位 |
TTB-36 |
|
|
加工能力 |
控制器 |
- |
0i-TD |
|
床面旋徑 |
mm |
Ø650 |
|
|
床鞍旋徑 |
mm |
Ø480 |
|
|
最大加工直徑 |
mm |
Ø550 |
|
|
最大加工長度 |
mm |
780 |
|
|
兩頂心距 |
mm |
890 |
|
|
自動送料棒材最大徑 |
mm |
Ø89 |
|
|
夾頭尺寸 |
inch |
12” (opt.15”) |
|
|
行 程 |
X軸行程 |
mm |
275 |
|
Z軸行程 |
mm |
850 |
|
|
X軸快速位移 |
m/min |
16 |
|
|
Z軸快速位移 |
m/min |
20 |
|
|
切削進給 |
mm/min |
10000 |
|
|
主 軸 |
主軸轉速 |
rpm |
2500 |
|
主軸鼻端 |
- |
A2-8 |
|
|
主軸孔徑 |
mm |
102 |
|
|
刀 塔 |
刀塔形式及刀數 |
stations |
油壓10/12(opt.) |
|
外徑刀柄尺寸 |
mm |
32x32 |
|
|
搪孔刀柄尺寸 |
mm |
Ø50 |
|
|
換刀時間 |
sec |
1 |
|
|
動力刀座轉速 |
rpm |
- |
|
|
伺服動力馬達(連續/15min) |
KW(HP) |
-- |
|
|
尾 座 |
尾座移動形式 |
- |
油壓/可程式(選購) |
|
尾座位移 |
mm |
710 |
|
|
心軸移動形式 |
- |
油壓驅動 |
|
|
心軸行程 |
mm |
100 |
|
|
心軸直徑 |
mm |
Ø110 |
|
|
心軸錐度 |
MT. |
No.5 |
|
|
心軸最大推力 |
kg |
1010 |
|
|
馬 達 |
主軸馬達(連續/30min) |
KW(HP) |
22(30)/26(35) |
|
X軸馬達 |
KW(HP) |
4(5.4) |
|
|
Z軸馬達 |
KW(HP) |
4(5.4) |
|
|
精度尺寸 |
X/Z軸定位精度 |
mm |
0.01(VDI 3441)/ ±0.004/300(JIS B6338) |
|
X/Z軸重複定位精度 |
mm |
0.006(VDI 3441)/ ±0.004(JIS B6338) |
|
|
油壓系統 |
油壓馬達輸出 |
KW(HP) |
2.2(3) |
|
油壓壓力 |
kg/cm2(PSI) |
35(500) |
|
|
油壓箱容量 |
L |
70 |
|
|
冷卻系統 /潤滑系統 |
冷卻水馬達輸出 |
KW(HP) |
0.75(1) |
|
冷卻水箱容量 |
L |
140 |
|
|
潤滑油箱容量 |
L |
2 |
|
|
其 他 |
電力需求 |
KVA |
40 |
|
機器重量 |
kg |
8000 |
|
|
機器尺寸(長x寬x高) |
mm |
3840x2050x2210 |
|
