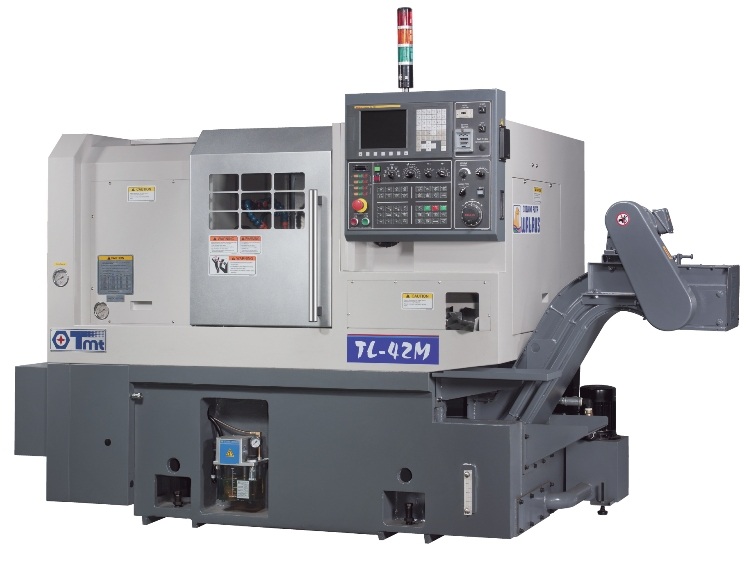

正代CNC 車床 TL-42M
產品型號：TL-42M 車銑複合機
產品特色
正代TL 系列CNC車床，展現扎實機體，不占空間，且高效率的優異特性卓越的機械剛性與穩定性，適合搭配自動送料機作自動加工，節省人力成本，提升效率。
TL系列之設計完全依據人體工學原理，大幅提升操控方便性，工件收集極方便，徹底表露正代TL系列的獨特性。
■ 高剛性機體結構
本機之滑道採用硬軌設計。滑道經精密加工，熱處理，精密研磨及鏟花，兩軸滑道精度都控制在5μm以內。
底座采高剛性箱型結構體設計。無論是高速高精度切削，低速重切削，或螺紋車削，皆能確保高精度之表現。
高速，精密主軸
主軸採用P4級精密斜角滾珠軸承。主軸為三點軸承支撐設計，除了提升主軸之剛性，並可降低主軸溫升變形問題。特殊設計的主軸構造，除了適合高速精密車削，也適合低速重切削。
■ 切削液冷卻系統
切削液經機床多處迴圈，冷卻沉澱，有效降低床身及切削液溫度。
■ 精密伺服刀塔
伺服刀塔採用高速伺服馬達驅動，配合精密齒輪傳動進行快速換刀。採用精密減速機構，換刀動作順暢低噪音。相鄰刀換刀時間只需0.1~0.2秒。
■ 精密內、外徑刀架
高剛性的外徑刀架，有效避免車刀車削時之震動問題。內徑刀架於機器上一次搪孔完成，與主軸中心高度誤差控制在5μm。鑽孔與內徑加工時，將擴孔與尺寸誤差降到最底程度。
■ 工件捕捉器
採用機械連動原理設計而成的工件捕捉器，可於成品加工完成後，快速收集成品。
■ 成品輸送機
搭配自動送料機與成品輸送機，提供全自動化的加工作業。
產品規格
|
名稱 / 機種 |
單位 |
TL-42M |
|
|
加工能力 |
控制器 |
- |
0i-TD |
|
床面旋徑 |
mm |
Ø560 |
|
|
床鞍旋徑 |
mm |
Ø210 |
|
|
最大加工直徑 |
mm |
Ø110 |
|
|
最大加工長度 |
mm |
265 |
|
|
自動送料棒材最大徑 |
mm |
Ø42 |
|
|
夾頭尺寸 |
inch |
6”(opt.) |
|
|
筒夾尺寸 |
- |
173E |
|
|
行 程 |
X軸行程 |
mm |
107(55+52) |
|
Z軸行程 |
mm |
270 |
|
|
進給速度 |
轉向快速進給 |
m/min |
X:18, Z:20 |
|
切削進給 (X/Z) |
mm/min |
10000 |
|
|
主 軸 |
主軸轉速 |
rpm |
5500 |
|
主軸鼻端 |
- |
A2-5 |
|
|
主軸孔徑 |
mm |
Ø55 |
|
|
刀 塔 |
刀塔型式及刀數 |
- |
VDI 20/V12 動力伺服刀塔 |
|
標準刀具尺寸 |
mm |
外徑16x16 ,內徑Ø 20 |
|
|
伺服動力馬達 (連續/15min) |
KW |
1.1 / 3.7 |
|
|
尾 座 (選 配) |
心軸直徑 |
mm |
- |
|
心軸內孔錐度 |
- |
- |
|
|
心軸行程 |
mm |
- |
|
|
馬 達 |
主軸馬達(連續/30min) |
KW |
5.5 / 7.5 |
|
軸向伺服馬達 |
KW |
X:1.6, Z:1.6 |
|
|
精度尺寸 |
X/Z軸定位精度 |
mm |
±0.005 |
|
X/Z軸重複定位精度 |
mm |
0.005 |
|
|
冷卻系統 |
切削液容量 |
L |
158 |
|
電力需求 |
電源容量 |
KVA |
15 |
|
機械體積 |
機器重量 |
kg |
2550 |
|
機器尺寸(長x寬x高) |
mm |
2375x1280x1580 |
|
