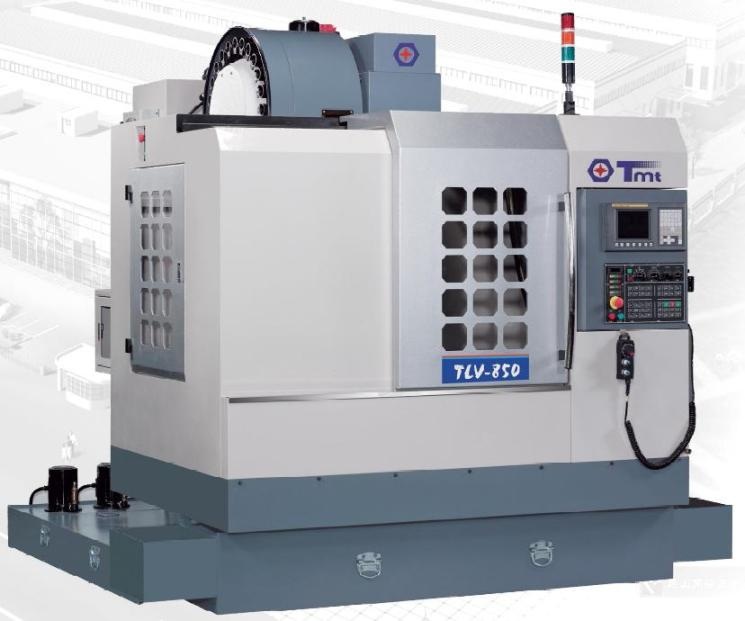

正代立式加工中心機 TLV-850/850s
產品型號：TLV-850/850s
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
高剛性機體結構
■整體結構都採用高韌性、高級鑄鐵製造，並經過高效能的退火熱處理，能有效的將材料的內應力消除，確保最佳的精度穩定及持久性。
■底座Y軸為兩軌線軌之結構設計，線軌跨距850mm，其軌道面的支撐性、穩定性及剛生良好，對於一般加工和模具製造都有良好的品質。
■配重系統加裝配重塊導軌，使主軸頭切消上下移動時能獲得支持性，並有效抑制震動產生的加工不良問題確保精度穩定。
■立柱采等腰三角形大跨距之設計，具高剛性及高穩定性，與扎實、平穩的底座配合連結，更顯現出加工的精准度，達到完全的要求。鞍座、工作臺采雙廂型設計，能減低加工時振動，確保加工件的精度。
■主軸週邊設計有冷卻迴圈用溝構，可搭配高效率的油溫冷卻機，有效控制主軸的溫升，確保主軸運轉精度，主軸內部壓差設計，防止細塵進入。
■鑄件傳動座(馬達座)、軸承座設計為一體式，對於鑄件加工之精度不良、變形原問題，能有效的克服、解決。
24把刀刀臂式刀庫
■可選配大徑刀，重刀管理系統
■ 採用Fanuc OiMD控制器頭部搭配機械配重，Z軸馬達含剎車裝置，斷電不下滑，編碼器採用絕對式設計，不須原點複歸。
主軸油溫冷卻器(標準附件)
■ 主軸冷卻機恒溫控制，確保機械長期運作之穩定。
產品規格
|
名稱 / 機種 |
單位 |
TLV-850 |
TLV-850S |
|
|
工作台 |
控制器 |
- |
0i-Mate MD |
0i-Mate MD |
|
工作台面積 |
mm |
900x500 |
900x500 |
|
|
T型槽 |
mm |
16x5x63 |
16x5x63 |
|
|
最大荷重 |
kgf |
450 |
450 |
|
|
行程 |
X軸行程 |
mm |
800 |
800 |
|
Y軸行程 |
mm |
500 |
500 |
|
|
Z軸行程 |
mm |
575 |
575 |
|
|
主軸 |
主軸鼻端至工作台面距離 |
mm |
150-725 |
150-725 |
|
主軸中心至滑道面距離 |
mm |
570 |
570 |
|
|
主軸馬達(連續/30min) |
KW |
7.5/11 |
7.5/11 |
|
|
主軸轉速 |
rpm |
10000 |
10000 |
|
|
主軸端錐度 |
- |
BT40 |
BT40 |
|
|
馬達 |
三軸伺服馬達 |
KW |
1.8/1.8/1.8 |
1.8/1.8/1.8 |
|
潤滑油馬達 |
W |
12 |
12 |
|
|
切削水馬達 |
W |
750 |
750 |
|
|
進給 |
X,Y,Z快速進給速率 |
m/min |
36/36/36 |
48/48/48 |
|
切削進給速率 |
mm/min |
10000 |
10000 |
|
|
A.T.C |
最大刀具數 |
pcs |
16(斗笠式) |
24(刀臂式) |
|
最大刀具外徑(相鄰刀) |
mm |
100 |
80 |
|
|
最大刀具外徑(無相鄰刀) |
mm |
180 |
150 |
|
|
最大刀具重量 |
kg |
7 |
7 |
|
|
換刀時間(刀對刀) |
sec |
8 |
1.2 |
|
|
精度尺寸 |
定位精度(VDI 3441)(全行程) |
mm |
±0.005 |
±0.005 |
|
重複精度(VDI 3441) |
mm |
±0.003 |
±0.003 |
|
|
水箱 |
水箱容量 |
L |
200 |
200 |
|
其他 |
空壓需求 |
kg/cm2 |
6~8 |
6~8 |
|
電力需求 |
KVA |
20 |
20 |
|
|
機械淨重 |
kg |
4700 |
4700 |
|
|
機器尺寸(長x寬x高) |
mm |
2100x2430x2700 |
2100x2430x2700 |
|
