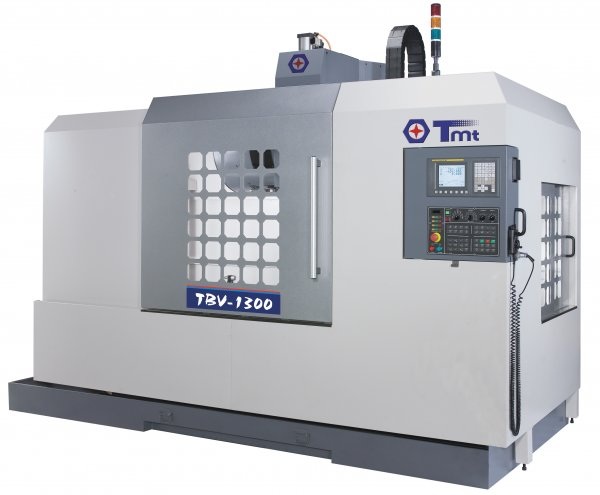

正代立式加工中心機TBV-1100
產品型號：TBV-1100
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
三軸硬軌
以穩固支撐，成就傲人精度
高剛性機體結構
■ 高剛性機體，採用等腰三角形之最佳化結構設計，並附有8-12支調整螺絲(依機台而定)，提供足夠的支撐點，確保大負荷時機台之穩定性。
■ 全行程搭配高精度，預拉之滾珠螺杆，達到最佳之動態水準。荷重完全以4軌滑軌支撐。
■ 高剛性，力流均勻分佈之底座，配合水準式重型結構，形成一個平穩的空間，不受地基及機械水準變化而影響精度。
■ 主鑄件完全採用米漢娜鑄鐵製成，高張力，耐磨性優異。
■ 3軸方形滑道結構，經熱處理硬化，精密研磨，所有滑道面精密綘花，並貼附TURCITE-B耐磨片。採用自動強制潤滑，以提高滑道精度與壽命。
■ Z軸附配重塊平衡，頭部快速進給及微速進給動作順暢。
■ 3軸採用精密滾珠螺杆，以伺服馬達直接傳動，降低背隙誤差。
■ 全密式導軌護蓋，滑軌防護周全，確保冷卻產，切屑等不會觸及滑軌，保護滑軌，延長機器壽命。
■ 滑軌潤滑點平均分配，並採用容積式配油器，各注油點油量均等，確保所有滑動面均勻的潤滑效果。
■ 3軸採用C3級精密螺杆，配合螺帽預壓及螺杆預拉處理，預先消除背隙及溫升伸長，展現優異的定位及重複精度。
產品規格
|
名稱 / 機種 |
單位 |
TBV-1100 |
|
|
工 作 台 |
控制器 |
- |
0i-MD |
|
工作台面積 |
mm |
1300x600 |
|
|
T型槽 |
mm |
18x5x125 |
|
|
最大荷重 |
kg |
1000 |
|
|
行 程 |
X軸行程 |
mm |
1100 |
|
Y軸行程 |
mm |
610 |
|
|
Z軸行程 |
mm |
610 |
|
|
主 軸 |
主軸鼻端至工作台面距離 |
mm |
120-730 |
|
主軸中心至滑道面距離 |
mm |
660 |
|
|
主軸馬達(連續/30min) |
KW |
11/15 |
|
|
主軸轉速 |
rpm |
50-8000 (10000/12000 OPT) |
|
|
主軸端錐度 |
- |
BT 40 |
|
|
三軸伺服馬達 |
KW |
2.5/2.5/2.5(OPT.4/4/4) |
|
|
馬 達 |
潤滑油馬達 |
W |
25 |
|
切削水馬達 |
W |
560 |
|
|
後沖屑馬達 |
W |
1770 |
|
|
進 給 |
X,Y,Z快速進給速率 |
m/min |
18/18/15(OPT.24/24/15) |
|
切削進給速率 |
mm/min |
10000 |
|
|
A.T.C |
最大刀具數 |
pcs |
24(刀臂式) |
|
最大刀具外徑(相鄰刀) |
mm |
Ø 80 |
|
|
最大刀具外徑(無相鄰刀) |
mm |
Ø150 |
|
|
最大刀具長度 |
mm |
300 |
|
|
最大刀具重量 |
kg |
7 |
|
|
換刀時間(刀對刀) |
sec |
1.6 (60HZ) |
|
|
換刀時間(點對點) |
sec |
7 (60HZ) |
|
|
精度尺寸 |
定位精度 VDI 3441 / JIS6338 |
mm |
X:0.012, Z:±0.004 / 300 |
|
重複精度 VDI 3441 / JIS6338 |
mm |
X:0.01, Z:±0.003 |
|
|
水 箱 |
水箱容量 |
L |
485 |
|
其 他 |
空壓需求 |
kg/cm |
6-8 |
|
電力需求 |
KVA |
30 |
|
|
機械淨重 |
kg |
7800 |
|
|
機器尺寸(長x寬x高) |
mm |
2200x3100x2800 |
|
