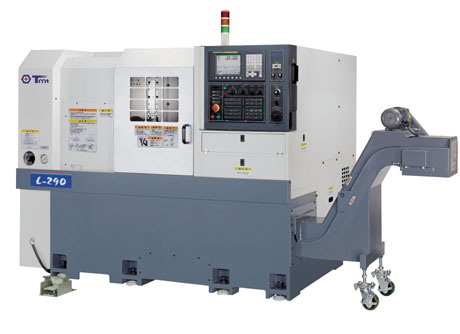

正代CNC 車床L-290
產品型號：L-290
產品特色
最佳化結構體設計 精密！高剛性！
■機器主結構鑄件完全採用高級鑄鐵製成，經應力消除，永保材質穩定性。
■一體成形的床台結構，高剛性。加工穩定性優異。
主軸頭
■主軸頭結構穩重，耐重車削，散熱性佳。3,000/4,200 RPM精密主軸。
■主軸具前後迷宮環設計，可避免水氣與粉塵侵入。
CAD/CAE電腦設計
■採用CAD電腦軟體設計機器結構。
■先進的CAE電腦軟體，提供最佳化動靜態與熱應力分析。
X,Z軸硬軌滑道
■X軸快速進給20米/分(L-290/M)
■Z軸快速進給25米/分(L-290/M)
■ 滑道面經熱處理硬化，精密研磨。
高速精密刀架
■ V8油壓刀塔（標準）
■V12油壓刀塔（選購）
■V8伺服刀塔（選購）
高剛性強力尾座
L-290/M
■心軸直徑 60mm，MT NO.4(標準)
■心軸直徑 90mm，MT NO.5(選購)
L-370II
■ 心軸直徑 80mm，MT NO.5(標準)
高級電控零組件
■電控零件及接頭採用嚴格的軍用規格及工業用規格。控制性能穩定，壽命長。
■優異的配電設計，采模組簡化維護需求，提高妥善率。
油水分離
■冷卻系統採油水分離設計，切削液變質產生異味。
產品規格
|
名稱 / 機種 |
單位 |
L-290 |
|
|
加工能力 |
控制器 |
- |
0i-Mate TD |
|
床面旋徑 |
mm |
Ø450 |
|
|
床鞍旋徑 |
mm |
Ø375 |
|
|
最大加工直徑 |
mm |
Ø290 |
|
|
最大加工長度 |
mm |
515 |
|
|
兩頂心距 |
mm |
600 |
|
|
自動送料棒材最大徑 |
mm |
Ø52 |
|
|
夾頭尺寸 |
inch |
8” |
|
|
行 程 |
X軸行程 |
mm |
165(145+20) |
|
Z軸行程 |
mm |
520 |
|
|
進給速度 |
軸向快速進給 |
m/min |
X:20,Z:25 |
|
切削進給(X/Z) |
mm/min |
10000 |
|
|
主 軸 |
主軸轉速 |
rpm |
3000 |
|
主軸鼻端 |
- |
A2-6 |
|
|
主軸孔錐度 |
- |
1/20 |
|
|
主軸孔徑 |
mm |
Ø66 |
|
|
刀 塔 |
刀塔型式及刀數 |
- |
油壓刀塔V8/V12(選配) |
|
標準刀具尺寸 |
mm |
外徑25x25,內徑40 |
|
|
M刀具轉速 |
rpm |
- |
|
|
伺服動力馬達 (連續/15min) |
KW |
- |
|
|
尾 座 |
心軸直徑 |
mm |
Ø60 |
|
心軸內孔錐度 |
- |
MT NO.4 |
|
|
心軸行程 |
mm |
100 |
|
|
馬 達 |
主軸馬達 (連續/30min) |
KW |
7.5 / 11 |
|
軸向伺服馬達 |
KW |
X:1.8, Z:1.8 |
|
|
精度尺寸 |
X/Z軸定位精度 |
mm |
±0.005 / 300 |
|
X/Z軸重複定位精度 |
mm |
0.004 |
|
|
冷卻系統 |
切削液容量 |
L |
80 |
|
電力需求 |
電源容量 |
KVA |
20 |
|
機械體積 |
機器重量 |
kg |
3700 |
|
機器尺寸(長x寬x高) |
mm |
2280x1565x1645 |
|
