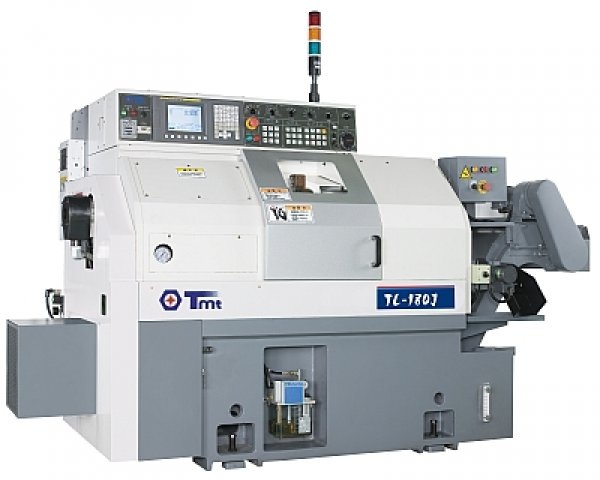

正代CNC 車床TL-180J
產品型號：TL-180J
產品特色
■ 正代TL 系列CNC車床，展現扎實機體，不占空間，且高效率的優異特性卓越的機械剛性與穩定性，適合搭配自動送料機作自動加工，節省人力成本，提升效率。
■ TL系列之設計完全依據人體工學原理，大幅提升操控方便性，工件收集極方便，徹底表露正代TL系列的獨特性。
高剛性機體結構
■ 本機之滑道採用硬軌設計。滑道經精密加工，熱處理，精密研磨及鏟花，兩軸滑道精度都控制在5μm以內。
■ 底座采高剛性箱型結構體設計。無論是高速高精度切削，低速重切削，或螺紋車削，皆能確保高精度之表現。
高速，精密主軸
■ 主軸採用P4級精密斜角滾珠軸承。主軸為三點軸承支撐設計，除了提升主軸之剛性，並可降低主軸溫升變形問題。特殊設計的主軸構造，除了適合高速精密車削，也適合低速重切削。
切削液冷卻系統
■ 切削液經機床多處迴圈，冷卻沉澱，有效降低床身及切削液溫度。
斜楔式伺服刀塔
■ 伺服刀塔採用高速伺服馬達驅動，配合精密齒輪傳動進行快速換刀。採用精密減速機構，換刀動作順暢低噪音。相鄰刀換刀時間只需0.1~0.2秒。
■ 6" 三爪中空油壓夾頭
精密內、外徑刀架
■ 高剛性的外徑刀架，有效避免車刀車削時之震動問題。內徑刀架於機器上一次搪孔完成，與主軸中心高度誤差控制在5μm。鑽孔與內徑加工時，將擴孔與尺寸誤差降到最底程度。
工件捕捉器
■ 採用機械連動原理設計而成的工件捕捉器，可於成品加工完成後，快速收集成品。
成品輸送機
■搭配自動送料機與成品輸送機，提供全自動化的加工作業。
產品規格
|
名稱 / 機種 |
單位 |
TL-180J |
|
|
加工能力 |
控制器 |
- |
0i-Mate-TD |
|
床面旋徑 |
mm |
Ø560 |
|
|
床鞍旋徑 |
mm |
Ø210 |
|
|
最大加工直徑 |
mm |
Ø200 |
|
|
最大加工長度 |
mm |
265 |
|
|
自動送料棒材最大徑 |
mm |
Ø52 |
|
|
夾頭尺寸 |
inch |
8” |
|
|
使用筒夾 |
- |
185E (opt.) |
|
|
行 程 |
X軸行程 |
mm |
115(100+15) |
|
Z軸行程 |
mm |
270 |
|
|
進給速度 |
軸向快速進給 |
m/min |
X:18, Z:20 |
|
切削進給(X/Z) |
mm/min |
10000 |
|
|
主 軸 |
主軸轉速 |
rpm |
4200 |
|
主軸鼻端 |
- |
A2-6 |
|
|
主軸孔徑 |
mm |
Ø66 |
|
|
刀 塔 |
刀塔造型及刀數 |
- |
斜楔式V8刀盤 |
|
標準刀具尺寸 |
mm |
外徑20x20, 內徑Ø 25 |
|
|
伺服動力馬達 (連續/15min) |
KW |
- |
|
|
尾 座 (選 配) |
心軸直徑 |
mm |
Ø30 |
|
心軸內孔錐度 |
- |
MT NO.2 |
|
|
心軸行程 |
mm |
177 |
|
|
馬 達 |
主軸馬達(連續/30min) |
KW |
5.5 / 7.5 |
|
軸向伺服馬達 |
KW |
X:1.2, Z:1.2 |
|
|
精度尺寸 |
X/Z軸定位精度 |
mm |
±0.005 |
|
X/Z軸重複定位精度 |
mm |
0.005 |
|
|
冷卻系統 |
切削液容量 |
L |
158 |
|
電力需求 |
電源容量 |
KVA |
15 |
|
機械體積 |
機器重量 |
kg |
2550 |
|
機器尺寸(長x寬x高) |
mm |
2375x1280x1580 |
|
