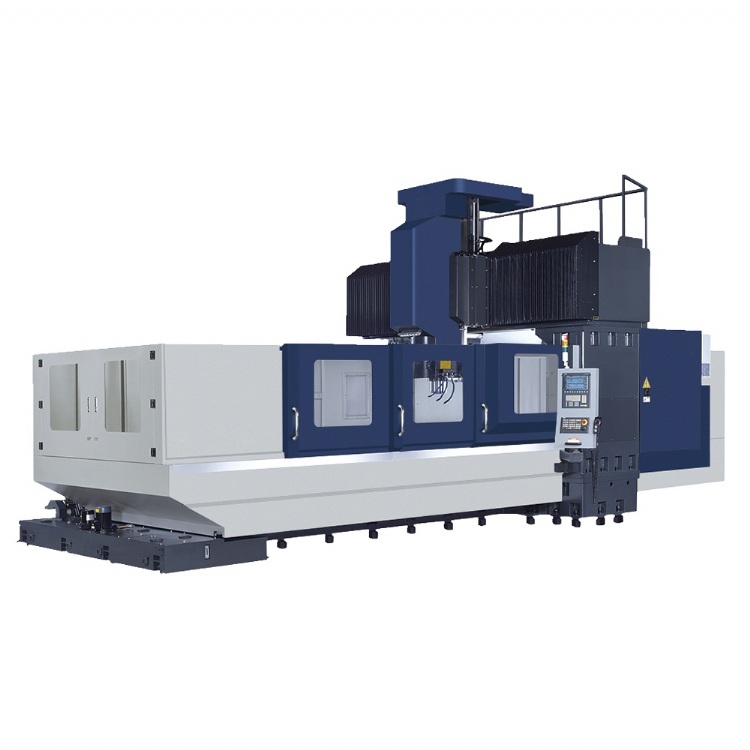

龙门加工中心 HG2158
產品型號：HG2518
產品分類：工具機產業機械 / 綜合加工機 / 龍門型立式綜合加工機
產品特色
HG Machinetools 龙门加工中心 - HG2518（或称龙门铣床、龙门铣、GMC）是一种独特的双立柱结构机床。龙门指的是悬挂在工作台上进行加工的数控铣床。正是龙门的快速移动使这种机床变得格外高效。
HG Machinetools 的龙门加工中心由工作台、龙门、滑枕、刀库、附件头库和数控系统组成。它主要适用于加工大型复杂形状的工件，包括固定梁式（横梁固定、工作台移动或旋转）、活动梁式（横梁上下移动、工作台前后移动）、活动柱式（工作台固定、龙门框架移动）和天车式（工作台固定、横梁移动）。
A. HG Machinetools 龙门加工中心 - HG2518 的优势
龙门加工中心的主轴采用高精度主轴组件、皮带式铣头，主轴由伺服电机驱动。X、y、Z 轴采用伺服控制，直连架构，配合自动润滑系统，实现机床的快速运动；X、y、Z 三个方向进给采用高精度高强度滚珠丝杠，进给速度高；驱动电机通过弹性联轴器与丝杠直接耦合，伺服电机直接将动力传递给高精度滚珠丝杠，��齿隙，确保机床的定位精度。
台湾品牌主轴采用高转速、高精度、高刚性主轴单元，轴向和径向承载能力大，转速可达 6000rpm；主轴中心采用吹气结构，在刀具释放后迅速用高压气体清洗主轴锥中心，确保刀具装夹精度；
X、y、Z 轴伺服控制，采用台湾高精度高强度滚珠丝杠直联结构，丝杠安装预拉伸，连接刚性好，进给速度高；伺服电机直接将动力传递给高精度滚珠丝杠，��齿隙，保证机床定位精度。Z 轴配有液压平衡装置，确保。
X/Y/Z 三个方向的导轨、丝杠均采用密闭保护，保证丝杠和导轨的清洁，保证机床的传动和运动精度；
机床外防护采用环形结构设计，安全可靠；
加工中心配置：高质量刀库，最短路径换刀，换刀准确，时间短，效率高，经试运行，符合可靠性要求；
采用集中自动润滑装置，定时、定量自动间歇润滑，工作稳定可靠；
整机电气系统布线整齐，结构合理，电箱密封良好，配有热交换系统，保证了良好的使用环境；
数控系统（发那科、三菱、西门子等）可供选择。系统具有完善可靠的联锁、安全保护和故障诊断报警功能，配有 RS232 通信接口；
HG 龙门加工中心的操作简便、灵活、快捷。
B. HG 龙门加工中心 - HG2518 的主要特点
a. 环保外壳
b. 集成控制器
c. 伺服电机
d. 刀具库
e. 配备 FANUC 控制系统
f. 自动润滑系统
g. HIWIN/PMI 滚柱式直线导轨
h. HIWIN/PMI 滚珠丝杠
i. FAG 轴承
j. 刀库 OKADA/Aimach
C. HG 龙门加工中心 - HG2518 的应用
龙门加工中心 - HG2016 用于钢、铸钢、铸铁等材料的数控铣、镗、钻、攻丝等加工。机床附件头可实现对各种板材、中厚板、壳体和模具等复杂零件在一个夹具中完成钻、铣、镗、铰、扩孔、攻丝等多种工序。它既可用于小批量零配件的加工制造，对复杂、高精度零件的加工更能显示其优越性，也可组成自动化生产线进行批量生产，保证零件产品质量和高效生产。
D. 可选项
1. 不同控制系统可选
2. 第 4 轴/第 5 轴 可选
3. 可选配不同的主轴速度
4. 可选配不同类型的刀库
5. 刀库刀具容量可选
產品規格
| ITEM | HG-2016 | HG-2518 | HG-3220 | HG-5022 | HG-6025 | HG-8032 |
|---|
| Working Table Size(W x L)mm | 1400×2100 | 1600×2700 | 1800×3000 | 2000×5000 | 2300×6000 | 2500×8000 |
| Tabel Travel(X Axis) mm | 2000 | 2500 | 3200 | 5000 | 6000 | 8000 |
| Spindle Slide Travel (Y Axis) mm | 1700(Tool change stroke 1780) |
1900(Tool change stroke 2000) |
2000 | 2200(Auxiliary stroke 2700) |
2700(Auxiliary stroke 3050) |
3200(Auxiliary stroke 3800) |
| Spindle Up & Down Travel (Z Axis) mm | 800 | 800 | 1000 | 1000 | 1000 | 1250 |
| Gantry Width mm | 1700 | 1900 | 2000 | 2300 | 2700 | 3200 |
| Gantry Height mm | 1080 | 1080 | 1300 | 1400 | 1400 | 1730 |
| Distance From Spindle nose to worktable mm | 200~1000 | 200~1000 | 180~1180 | 280~1280 | 280~1280 | 300~1550(Optional Increased Height for Column by 300,500mm , & new hight would be 600~1850;800~2050) |
| T-Slot QTY-Distance*Width | 7-22×200 | 9-22×180 | 9-22×190 | 9-28×200 | 11-28×200 | Center 11-28×200 Both Sides 1-28×180 |
| Max Loading Weight Ton | 4 | 5.5 | 5 | 14 | 18 | 30 |
| Spindle Taper & Size | BT50/φ190 | BT50/φ190 | BT50-φ190 | BT50/φ200 | BT50/φ200 | BT50/φ200 |
| Spindle Transmission Type - Belt | Speed 6000r/min | Speed 6000r/min | Speed 8000r/min / Pulley transmission ratio Standard 1.5:1 ;Optional 1:1 |
Speed 6000r/min | Speed 6000r/min | Speed 6000r/min |
| Pulley transmission ratio Standard 1.5:1 ;Optional 1:1 | Pulley transmission ratio Standard 1.5:1 ;Optional 1:1 | Speed 6000r/min Pulley transmission ratio Standard 4:1 |
Pulley transmission ratio Standard 1.5:1 ;Optional 1:1 | Pulley transmission ratio Standard 1.5:1 ;Optional 1:1 | Pulley transmission ratio Standard 4:1 | |
| - ZF Speed Reduction + Belt (Optional) | Speed 6000r/min Pulley transmission ratio Standard 4:1 | Speed 6000r/min Pulley transmission ratio Standard 4:1 | Speed 12000r/min | Speed 6000r/min Pulley transmission ratio Standard 4:1 | Speed 6000r/min Pulley transmission ratio Standard 4:1 | Speed 6000r/min Pulley transmission ratio Standard 1.5:1 |
| - Gear Head(Wemas) | Max. Speed 6000r/min Pulley transmission ratio Standard 4.4:1 |
Max. Speed 6000r/min Pulley transmission ratio Standard 4.4:1 |
Speed 6000r/min Pulley transmission ratio Standard 4.4:1 | Speed 6000r/min Pulley transmission ratio Standard 4.4:1 | Speed 6000r/min Pulley transmission ratio Standard 4.4:1 | |
| Rapid Feeding Speed(m/min) | 15 | 15 | 15 | 12 | 10 | 8 |
| Cutting Feeding Speed(m/min) | 10 | 10 | 10 | 8 | 6 | 5 |
| Spec of Ball Screw for X/Y/Z | X:5010、Y:5010、Z:5010 | X:6312、Y:5010、Z:5010 | X:8020、Y:5010、Z:5010 | X:8020、Y:6312、 Z:5010 |
X:10020、Y:6316、 Z:5010 |
X:10020(Movable nut) Y:8020、Z:6316 |
| Spec of Guideway for X/Y/Z | X:Roller Type Linear Guideway 55/6 Y:Roller Type Linear Guideway 55/4 Z:Rectangular Linear Guideway |
X:Roller Type Linear Guideway 55/8 Y:Roller Type Linear Guideway 55/4 Z:Rectangular Linear Guideway |
X:Roller Type Linear Guideway 55 Y:Roller Type Linear Guideway 45 (55Optional) Z:Rectangular Linear Guideway |
X:Roller Type Linear Guideway 55/14 Y:Roller Type Linear Guideway 55/4 Z:Rectangular Linear Guideway |
X:Roller Type Linear Guideway 55/18 Y:Roller Type Linear Guideway 55/4 Z:Rectangular Linear Guideway |
X:4 x Roller Type Linear Guideway 55/36 Y:2 x Roller Type Linear Guideway 55/8 Z:Rectangular Linear Guideway |
| Transmission Type for X/Y/Z | X/Y/Z Direct Connect | X/Y/Z Direct Connect | X/Y/Z Direct Connect | X Belt Drive 2.5:1 Y direct transmission 1:1 Z direct transmission 1:1 |
X Planet Gear Transmission 4:1;Y Planet Gear Transmission 3:1; Z direct transmission 1:1(Optional : X Belt Drive 2.5:1, Y Direct Transmission 1:1; Z Direct transmission 1:1 |
X Planet Gear Transmission 3:1+ Belt 2.5:1 Y Planet Gear Transmission 4:1 Z Planet Gear Transmission 3:1(Optional : Z Belt Drive 2:1) |
| Recommended For Spindle motor | According to the Control System | According to the Control System | According to the Control System | 22kW Wide Area Motors | 22kW Wide Area Motors | 30kW Wide Area Motors |
| Recommended For Servo Motors | According to the Control System | According to the Control System | According to the Control System | X:50N·m;Y:40N·m; Z:30N·m(Contacting Break) |
X:50N·m;Y:40N·m; Z:30N·m(Contacting Break) |
X:60N·m;Y:40N·m; Z:40N·m(Contacting Break) |
| Control System | Fanuc / Syntec / Mitsubishi Optional | Fanuc / Syntec / Mitsubishi Optional | Fanuc / Syntec / Mitsubishi Optional | Fanuc / Syntec / Mitsubishi Optional | Fanuc / Syntec / Mitsubishi Optional | Fanuc / Syntec / Mitsubishi Optional |
| Tool Magazine | Optional | Optional | Optional | Optional | Optional | Optional |
| Machine Floor Space (LxWxH) | 5600×3300×3295 | 6840×3600×3295 | 8000×3710×3800 | 11750×4740×4100 | 13750×5140×4100 | 19240×6670×5470 |
| Machine Weight | 16 | 18.5 | 22 | 38 | 50 | 92 |
|---|
