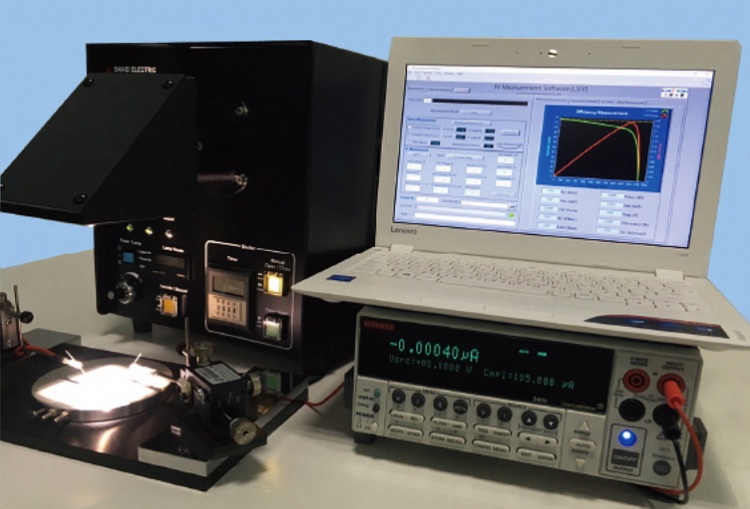

電流電壓特性曲線量測系統
產品型號:LSIV
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
【硬體控制裝置】
● Keihley 24XX serises ,Keihley 26XX serises , Agilent B29XX系列電錶
【測量項目】
● 照光IV曲線 / 沒照光IV曲線
● 可調式電壓掃描間距、掃描時間
● 可進行順向/逆向掃描量測
● 可多次量測及設定量測間隔時間
● 兩線式 / 四線式 的測量選擇
● 穩定度曲線@定電壓或電流 (電壓vs時間 或 電流vs時間)
● 四線式阻值測量(片電阻)
● 如搭配使用我們的標準電池,可測量標準電池的溫度
● 太陽光模擬器的快門控制 (可選配)
● 可同時或設定程序量測多個太陽能電池或元件(可選配)
【分析項目】
● 用於I-V曲線的量測時:
可計算太陽能電池參數,包括Voc, Isc, Jsc, Vmax, Imax, Pmax, Fill Factor (FF),
Efficiency, Rs, Rsh
● 用於穩定度量測時:
可計算電壓、電流、電阻的最大值、最小值、平均值、標準差
● 用於四線式電阻量測時:
可計算樣品的電阻值,及給定膜厚度下的面電阻
【圖型與數據的輸出格式】
● 量測數據資料庫可儲存多次量測資料,方便快速瀏覽
● 可儲存數據資料(txt),及量測介面影像存檔(jpg),含線性及對數曲線
產品規格
光電元件的種類眾多,主要的應用為發光二極體、太陽能電池及光偵測器等等,其元件特性與其電流電壓曲線有很大的相關性,從單一PN接面到多接面的元;從本質接面到異質接面;從表面微結構到主動層的奈米結構設計,各有不同的電流電壓曲線特徵。在模擬太陽光光源下進行量測電流-電壓(I-V)特性曲線,可量測出太陽能之能量轉換效率及相關之特性如:開路電壓(Voc)、短路電流(Isc)、理想因子(FF)、串聯電阻(Rs)與並聯電阻(Rsh)。
- 可搭配光源之產品型號
型號 | 規格 |
太陽光模擬器 |
(1) 有效區域: 40mm / 50mm / 70mm / 100mm / 160mm / 180mm / 203mm / 300mm 方形光斑 (2) AM濾光片: AM1.5G, AM0 (可選配) (3) 輻照度: 優於1000 W/m2 (1SUN),最高可達1200 W/m2 (4) 光譜匹配度:AM1.5 G,<±15%,JIS / IEC /ASTM Class A (5) 照度空間均勻性:<2%,JIS / IEC / ASTM Class A (6) 時間不穩定性:<1%,JIS / IEC / ASTM Class A (7) 光強度調整功能:70%~100%(改變電流),10%-100%(選配) (8) 含開機延遲冷卻裝置 (9) 含過熱自動保護裝置 (10) Shutter 控制開關:可手動控制、設定照射時間控制、程式控制(選配) (11) 含燈源使用計時器 (12) 輻射方向:上下左右四個方向可調,亦可選用光纖導管照射,方便結合手套箱、電化學或其他實驗 |
