光激發光影像系統
產品型號:LSPL-R
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
● 2D光致發光影像強度分布的定性分析
● 光激發光影像強度分可以估計太陽能電池implied Voc的二維分布影像、長條圖分布、極大
&極小值、平均值及標準差
● 對於不同太陽能電池,其implied Voc平均值趨勢,與內部開路電壓量測儀,或載子存活期
量測儀測得 implied Voc趨勢相符合
● 可控制調整攝影機相關參數
● 可設定影像ROI區域
● 影像輸出格式: JPEG, BMP, TXT.RAW Data等
● 具影像/影片模式
● 根據太陽能電池的種類,搭配適合的演算法,亦可得Jo、Rs二維分布(選配)

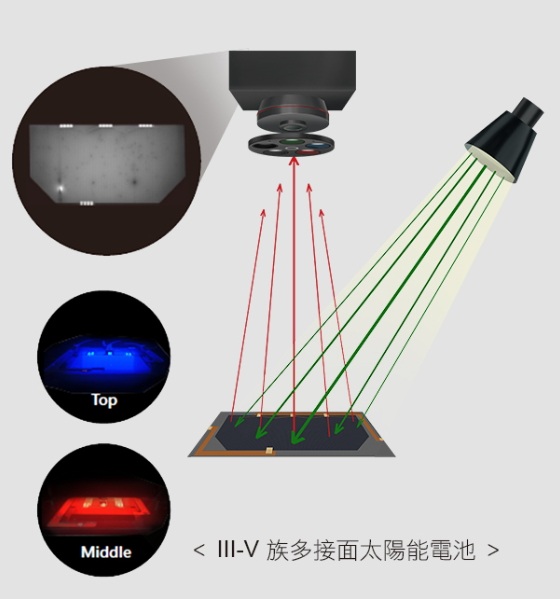

● 搭配不同光源(光波長),可進行樣品深度的分析(選配),如III/V 接面太
陽能電池,可反應出不同吸收層深度的的均勻性分布
● 吸收材料之缺陷(選配)
● 搭配溫度控制平台的分析(選配)
● 搭配光致衰減(LID) 的分析(選配)
● 配電激發光影像量測,可作串聯片電阻(Rs)的分析(選配)
● 不照光下之電流-電壓(IV)特性曲線量測以及特徵參數的分析(選配)
● 光激發光的光譜模組(選配)
產品規格
藉由光激發光影像(PL image)的量測與分析,將有助於早期了解 太陽能電池/模組的均勻性與缺陷分布,促進產線上的良率與製程調整。太陽能電池之光激發光強度,可以反應出吸收層的最大開路電壓Voc的大小;以不同的光源(光波長)進行量測,其光激發光強度可反應出不同吸收層深度的的均勻性分布。局部或區域性的暗點,將反應出缺陷的分布。 此技術除用於太陽能電池檢測外,亦可用於半導體材料、發光二極體(LED)及材料等的研究。
光致發光影像,可用於分析包括材料能隙、復合係數和缺陷等特性之均勻性分佈。其影像的定性分析更有助於估計太陽能電池 Implied Voc 分布,也可以觀察出缺陷及缺陷分流點。而 Implied Voc 的分布均勻性分析也可以探討功率損耗,並進一步反饋到製程的優化。 光激發光影像亦可用於塊材、能隙接面品質以及可靠度的分析。
