光通量與發光效率量測系統

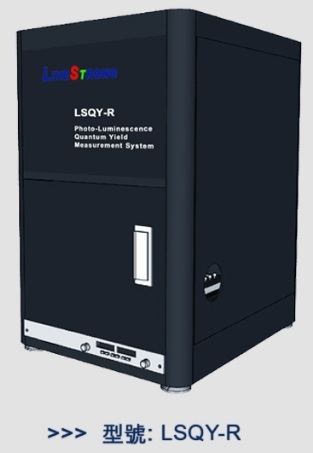

產品型號:LSQY-R
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
● 具有量測 LED /OLED 及其他發光材料的光學及電性特性的功能,並提供測試統計報表及分析工具
● 系統為模組化的設計,可根據客戶的需求做客制化的搭配,達到多工的功能
● 依據客戶的樣品種類,可搭配不同尺寸及功能的PTFE積分球
● 搭配標準燈或樣品,使用者可自行校正,無須負擔其他的校正費用
● 可依客戶的樣品型式,設計各式LED或樣品夾具、探針台、頂針制具
● 可搭配不同的電錶,如Keithley 24XX, Agilent B29XX, ADCMT 6240, GW等
● 多種軟體量測模式:一般模式、脈衝模式、溫控模式(如選配控溫樣品台)
● 配合各種訊號增益放,可達較大的動態範圍亮度量測範圍,可量測高亮度及低亮度流明值
● 擴充控溫樣品載台,以測量發光參數對溫度的變化,提取接面溫度(選配)
● 擴充發光影像(EL)與發光強度分布(選配)
● 擴充量測發光材料的PLQY功能(選配)
產品規格
此系統可量測發光器件如發光二極體(LED&OLED)、太陽能電池及光偵測器等的量子效率、發光光譜、I-V曲線、壽命測試及穩定性測試,及相關之特性如: 啟動電壓(Vf)、發光效率(lm/W)、絕對輻射光通量(lm)、光度(cd)、CIE色度圖、LIV曲線與發光光譜的分析(半導體能隙、接面溫度等等)。亦可擴充量測LED的電激發光影像(EL)、和發光材料的螢光量子產率(PLQY),及光激發光譜(PL)。
在偏置電流(電壓)下,LED的電致發光影像量測和轉換效率,對於性能分析是很重要的。並藉由模型的擬合計算,可以提供PN接面溫度和能隙的進一步信息,可用於評估接面的特性。
項目 | 規格內容 |
系統硬體 |
1. 高敏感度光譜儀: 2. 積分球: 3. 電錶: 4. 光強度偵測器: 5. 樣品承載台: |
量測軟體 |
(1)多種軟體量測模式:一般模式、脈衝模式、溫控模式 (2) 順向電壓(Vf)與電流(If) |
屏蔽暗箱 | 1. 具開啟式活動門 2. 具電磁屏蔽功能 |
其他選配 |
1. 搭配控溫樣品載台,以測量發光參數對溫度的變化,提取接面溫度 |
