電激發光影像系統
產品型號:LSEL-R/ LSEL-M/ LSEL-C
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
● 2D電激發光強度分布的定性分析
● 電激發光與Implied Voc之相關性分析
● 不同注入電流下的均勻性分析
● 可控制調整攝影機相關參數
● 可控制電致發光激發電源功率
● 可設定影像ROI區域
● 影像輸出格式: JPEG, BMP, TXT.RAW Data等
● 具影像/影片模式
● 吸收材料之缺陷與分流點的分析(選配)
●搭配溫度穩定性和可靠性測試平台的分析(選配)
●搭配光致衰減(LID)的分析(選配)
●搭配光激發光影像量測,可作串聯片電阻(Rs)的分析(選配)
●不照光下之電流-電壓(IV)特性曲線量測以及特徵參數的分析(選配)
產品規格
電激發光技術是將太陽能電池加上一個順向電流後,太陽能電池會如發光二極體般,其發光之波長與能隙及缺陷具有相關連,發光之強度與缺陷密度及復合係數有直接關聯性,缺陷越少的部分,其發光強度也越強;缺陷越多的部分,其發光強度就越弱,因此太陽能電池/模組之材料瑕疵(Materialdefect)、燒結(Sintering wave)、製程污染(Contamination)、微裂(Micro crack), 以及線路斷路(Broken finger)材等缺陷,可由電激發光的影像明顯的判別出來,且因電激發光的影像和注入電流級別有相關性,可用於最佳化設計並達到高效率的太陽能電池及模組的結構評估。而對於相同能隙的吸收材料,其電激發光強度正比於開路電壓(Voc)。
此外,電激發光影像的定量分析對製程控制有很大的好處,如太陽能電池/模組的可靠度及老化特性也可以通過電激發光影像,來做老化參數的調查,並獲得缺陷、裂紋、缺陷分流點等的資訊。若電激發光影像與光激發光影像的結合,可作串聯電阻(Rs)的分析。
- 室溫下之太陽能電池發光光子能量、相對應之材料能隙能量與發光性複合機制
Type
|
Band gap (eV) |
EL emission peak (eV) |
Recombination mechanism
|
c-Si |
1.12 |
1.04 |
Phonon assistance |
GaAs |
1.42 |
1.4 |
Band-to-band |
a-Si:H |
1.5~2.1 |
1.5~2.1 |
Phonon assistance |
CdTe |
1.5 |
1.3~1.5 |
Band-to-band, Defect-related |
CIGS |
1.04~1.68 |
0.8~1.68 |
Band-to-band, Defect-related |
InGaP/ InGaAs/Ge |
1.8 |
1.8 |
Band-to-band |
1.43 |
1.4 |
Band-to-band |
|
0.66 |
0.62 |
Phonon assistance |
>>>產品三類型<<<

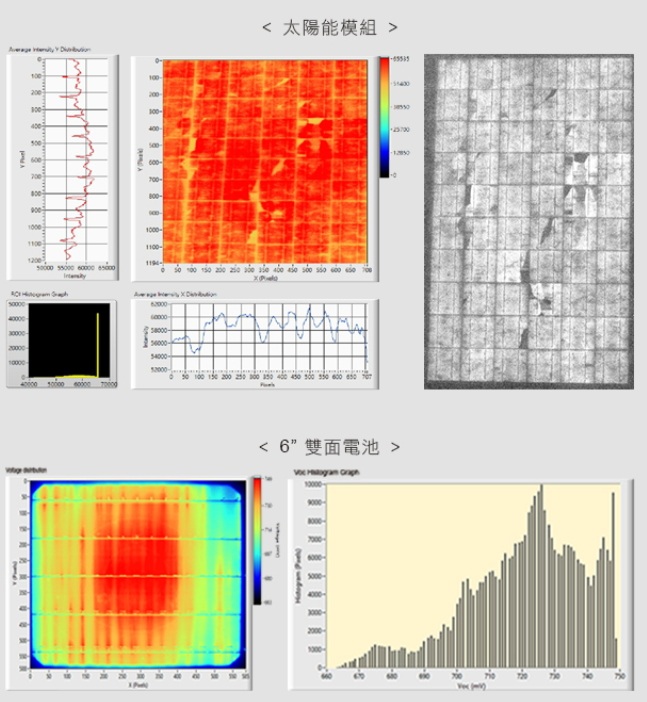

太陽能電池 | 太陽能模組 | 戶外太陽能模組 |
LSEL-M | LSEL-C |
