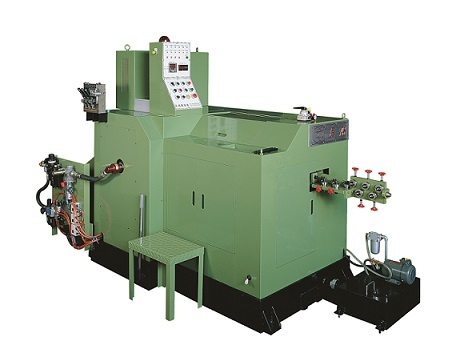

二模二沖多沖程螺絲打頭機
產品型號：HH-42R, HH-52, HH-62, HH-82 等
產品分類：自動化設備/產業機械 / 螺絲，螺帽製造機 / 打頭機
產品特色
本公司研發生產二模二沖多冲程螺絲打頭機系列，可生產尺寸(4~8mm)，長度尺寸(20~100mm)，是經過多年研發設計，多方位試驗，秉持以客戶為尊，專業為主，以降低各項零件生產成本，給客戶最低廉的機械價格，為客戶開發高技術的產品，為客戶創造最優渥的利潤.
二模二沖多冲程螺絲打頭機，全系列採用空壓離合器煞車，起動電流較小，可做寸動運轉，單冲程運轉及連續運轉等，減少試車時間，除寸動運轉外，機器運轉停止均能使主滑台在最後位置停車，以利於最大操作空間.
本系列全部採用變頻器，以做無段變速之用.
本系列主要的機件，尤其是機台本體和主滑台於鑄造後，都經過退火處理以消除殘留應力，防止日後之機器變形，保持長久之精密度.
送料系統，採用空壓缸壓線系統，可調整空氣壓力，以利不同材質及線徑大小，送料爪於回程時均能揚起減少損耗，送料時採無時間限制開關，不會有送料不正常現象發生，以利試車，送料短寸異常時能自動揚起停止送料，送料輪裝有防逆轉裝置，防止線材後退.
切斷系統，切刀板採用全周式，剪斷面整齊，而且與材料徑垂直，切刀滑板採對正切刀桿中心，切斷施力點完美確實，增加切料端部的穩定性，切刀板位置不需要用墊片既可調整，調整方式簡單確實.
後通出系統，採用搖臂式通出系統，通出凸輪採行程可調整式，最後一模可更換為六角整頭凸輪，凸輪板經由C.N.C.中心切削加工機精準加工完成，動作圓滑，通出頂點確實穩定.
前通出系統，冲模通出系統，通出凸輪板經由電腦精密設計，可使前通出桿通出動作時與主滑台後退動作同步，使工件完美留在主模內，免於被沖模帶出無法進行下一個工序，本系統二組冲模都可以做通出動作，以主模數做獨立調整.
挾持系統，挾座凸輪採取電腦精密計算，由C.N.C.數值加工機切削而成的共軛凸輪，材質採用軸承鋼，正常化熱處理後加工，經高周波熱處理，保證硬度:HRC58°~61°，挾座滑板傳送時保持無間隙動作，減少機台運轉時的負荷，增加機台使用壽命，挾座滑板及挾座滑軌表面經高周波熱處理，再由精密成型研磨加工，挾座滑軌可調整至精密配合，使挾持工件穩定確實，增加其運轉時的壽命，調整挾臂中心位置方法簡單確實，挾座翻起使用電動減速馬達
■ 自動電腦安全檢出裝置
1. 變頻器異常檢出。
2. 後通出異常檢出。
3. 過負荷壓造檢出。
4. 送料短寸檢出。
5. 材料終了檢出。
6. 生產數量設定檢出。
7. 潤滑油壓不足檢出。
8. 空壓不足檢出。
9. 挾仔台浮動檢出。
10. RPM速度液晶顯示。
產品規格
| 機械型號 Model Description |
HH-42R | HH-52 | HH-62 | HH-62L | HH-82 |
| 最大切斷外徑 Cut-off Diameter Max |
5 | 6 | 8 | 10 | 10 |
| 最大切斷長度 Cut-off Length Max |
45 | 65 | 95 | 125 | 105 |
| 主機尺寸 Main Die |
46×105 | 46×85 | 50×97 | 50×135 | 70×120 |
| 沖模尺寸 Punch |
31×70 | 35×70 | 40×90 | 40×120 | 45×110 |
| 切模尺寸 Cut-off Die |
19×40 | 19×40 | 28×46 | 28×46 | 35×56 |
| 馬達 Main Motor |
5HP | 7.5HP | 10HP | 15HP | 15HP |
| 幫浦馬達 Pump Motor |
1/4HP | 1/4HP | 1/2HP | 1/2HP | 1/2HP×2 |
| 生產尺寸 Products |
M4×20 | M5×45 | M6×65 | M6×100 | M8×75 |
| 生產量 Max Output (pcs/min) |
100~250 | 100~220 | 75~200 | 75~150 | 65~180 |
| 壓造力 Forging Power |
12TON | 15TON | 30TON | 30TON | 50TON |
| 包裝尺寸 Overall Dimension (cm) |
280×150×170 | 330×120×195 | 400×185×200 | 430×185×200 | 480×260×230 |
| 機械淨重 Net Weight (kg) |
2,100 | 3,100 | 5,750 | 6,300 | 8,300 |
| 機械毛重 Gross Weight (kg) |
2,350 | 3,400 | 6,200 | 6,800 | 9,050 |
