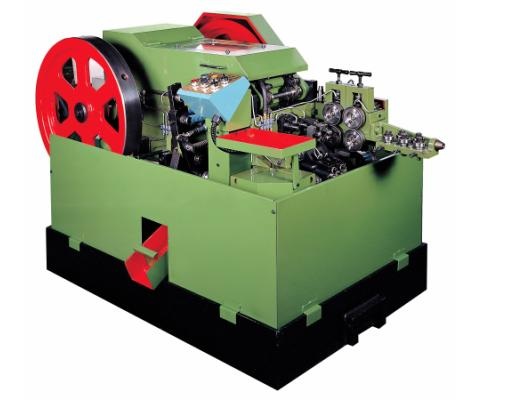

二模四沖多沖程螺絲打頭機
產品型號：HH-2410,HH-2415,HH-2420,HH-2425,HH-2430,HH-2440 等等
產品特色
本公司研發生產二模四沖多冲程螺絲打頭機系列,可生產尺寸(3~25mm),長度尺寸(25~300mm),是經過多年研發設計,多方位試驗,秉持以客戶為尊,專業為主,以降低各項零件生產成本,給客戶最低廉的機械價格,為客戶開發高技術的產品,為客戶創造最優渥的利潤.
二模四沖多冲程螺絲打頭機可製的產品範圍極廣:普通螺絲釘,內(外)角螺絲釘,六角帶墊螺絲釘,多台階螺絲釘及零件,超大頭部短桿螺絲釘及零件,全中空拉釘,半中空鉚釘,冷鍛異型零件等高附加價值產品.
二模四沖多冲程螺絲打頭機,切斷系統(HH-2440DL以上),切刀板採用全周式,剪斷面整齊，而且與材料徑垂直,切刀滑板採對正切刀桿中心,切刀滑板連桿經由電腦精密設計,結合通出曲軸,固定於主齒輪上不會有多餘的間隙,通出頂點即為切刀滑板頂點,切斷施力點完美確實,增加切料端部的穩定性,切刀板位置不需要用墊片既可調整,調整方式簡單確實.
後通出系統,採用搖臂式通出系統(HH-2440DL以上),通出凸輪採開放棘齒式,可更換不同尺寸或功能的各式凸輪,凸輪板經由C.N.C.中心切削加工機精準加工完成,動作圓滑,通出頂點確實穩定.
冲模座系統,冲模座採一體式,本體經熱處理,後再做高精度的研磨加工,已確定各沖模座中心孔尺寸精度,提高沖模座的耐用度,穩定度.
挾持系統,挾座滑板及挾座滑軌表面經高周波熱處理,再由精密成型研磨加工,挾座滑軌可調整至精密配合,使挾持工件穩定確實,增加其運轉時的壽命,調整挾臂中心位置方法簡單確實.
產品規格
| 機械型號 Model Description |
HH-2410D | HH-2410S | HH-2415D | HH-2415S | HH-2420D | HH-2420S | HH-2425D | HH-2425S | HH-2430D | HH-2430S | HH-2440D | HH2440S | HH-2440DL | HH-2440LS | HH-2460D | HH-2460S |
| 最大切斷外徑 Cut-off Diameter Max |
4 | 5 | 7 | 9 | 13 | 15 | 15 | 23 | ||||||||
| 最大切斷長度 Cut-off Length Max |
25 | 35 | 45 | 75 | 120 | 175 | 240 | 250 | ||||||||
| 主機尺寸 Main Die |
34.5×70 | 40×85 | 43×97 | 58×127 | 80×150 | 80×220 | 80×280 | 115×300 | ||||||||
| 沖模尺寸 Punch |
24×60 | 31×70 | 31×80 | 38×105 | 50×120 | 58×150 | 58×200 | 75×230 | ||||||||
| 切模尺寸 Cut-off Die |
19 | 19 | 28 | 32 | 40 | 45 | 45 | 60 | ||||||||
| 馬達 Main Motor |
2HP | 3HP | 5HP | 7.5HP | 15HP | 25HP | 25HP | 30HP | ||||||||
| 幫浦馬達 Pump Motor |
1/4HP | 1/4HP | 1/4HP | 1/4HP | 1/2HP | 1/2HP | 1/2HP | 1/2HP | ||||||||
| 生產尺寸 Products |
M4×25 | M5×35 | M6×45 | M8×75 | M10×100 | M12×150 | M12×200 | M20×200 | ||||||||
| 生產量 Max Output (pcs/min) |
80~120 | 60~100 | 50~70 | 40~60 | 40~50 | 35~50 | 25~35 | 20~30 | ||||||||
| 壓造力 Forging Power |
10TON | 15TON | 20TON | 40TON | 60TON | 80TON | 80TON | 200TON | ||||||||
| 包裝尺寸 Overall Dimension (cm) |
190×120×130 | 190×125×135 | 215×145×140 | 215×150×160 | 290×175×170 | 310×195×200 | 325×180×200 | 335×200×210 | 420×205×215 | 450×220×215 | 470×230×230 | 470×230×230 | 570×230×260 | 570×240×260 | 470×230×230 | 470×230×230 |
| 機械淨重 Net Weight (kg) |
1,300 | 1,500 | 1,900 | 2,050 | 3,500 | 3,900 | 5,600 | 6,000 | 10,000 | 10,950 | 13,700 | 14,300 | 17,500 | 18,300 | 36,000 | 37,000 |
| 機械毛重 Gross Weight (kg) |
1,450 | 1,650 | 2,100 | 2,300 | 3,850 | 4,300 | 6,050 | 6,500 | 10,600 | 11,600 | 15,000 | 15,700 | 19,300 | 20,200 | 38,600 | 39,800 |
