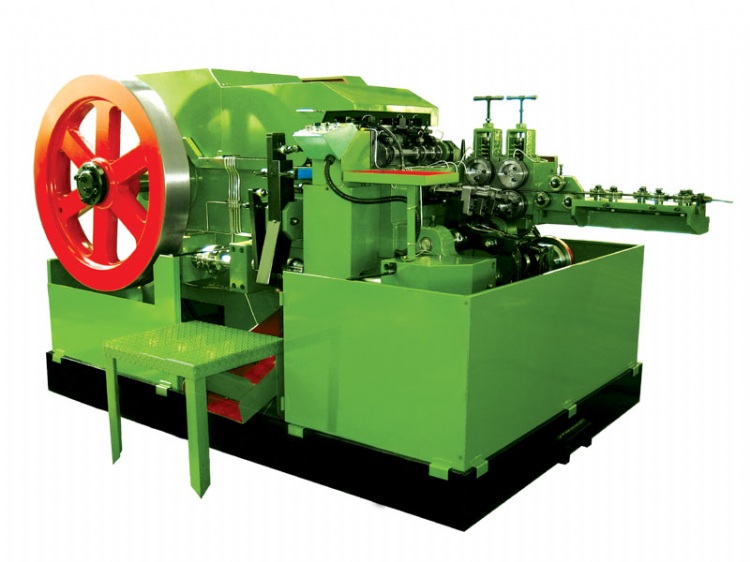

三模六沖多沖程螺絲打頭機
產品型號：HH-3615, HH-3620, HH-3625 等等
產品特色
本公司研發生產三模六沖多冲程螺絲打頭機系列,可生產尺寸(5~25mm),長度尺寸(35~300mm),是經過多年研發設計,多方位試驗,秉持以客戶為尊,專業為主,以降低各項零件生產成本,給客戶最低廉的機械價格,為客戶開發高技術的產品,為客戶創造最優渥的利潤.
三模六沖多冲程螺絲打頭機可製的產品範圍極廣:普通螺絲釘,內(外)角螺絲釘,六角帶墊螺絲釘,多台階螺絲釘及零件,超大頭部短桿螺絲釘及零件,全中空拉釘,全中空超長拉釘,半中空鉚釘,冷鍛異型零件等高附加價值產品.
三模六沖多冲程螺絲打頭機,切斷系統(HH-3630T以上),切刀板採用全周式,剪斷面整齊，而且與材料徑垂直,切刀滑板採對正切刀桿中心,切刀滑板連桿經由電腦精密設計,結合通出曲軸,固定於主齒輪上不會有多餘的間隙,通出頂點即為切刀滑板頂點,切斷施力點完美確實,增加切料端部的穩定性,切刀板位置不需要用墊片既可調整,調整方式簡單確實.
後通出系統,採用搖臂式通出系統(HH-3630T以上),通出凸輪採開放棘齒式,可更換不同尺寸或功能的各式凸輪,凸輪板經由C.N.C.中心切削加工機精準加工完成,動作圓滑,通出頂點確實穩定.
冲模座系統,第五沖模座與第六沖模座,採各自獨立調整分離式系統,調整方式簡單確實,其他冲模座採一體式,本體經熱處理,後再做高精度的研磨加工,已確定各沖模座中心孔尺寸精度,提高沖模座的耐用度,穩定度.
前通出系統,冲模通出系統,通出凸輪板經由電腦精密設計,可使前通出桿通出動作時與主滑台後退動作同步,使工件完美留在主模內,免於被沖模帶出無法進行下一個工序,本系統六組冲模都可以做通出動作,以主模數做獨立調整.
挾持系統,挾座凸輪採取電腦精密計算,由C.N.C.數值加工機切削而成的共軛凸輪,材質採用軸承鋼,正常化熱處理後加工,經高周波熱處理,保證硬度:HRC58°~61°,挾座滑板傳送時保持無間隙動作,減少機台運轉時的負荷,增加機台使用壽命,挾座滑板及挾座滑軌表面經高周波熱處理,再由精密成型研磨加工,挾座滑軌可調整至精密配合,使挾持工件穩定確實,增加其運轉時的壽命,調整挾臂中心位置方法簡單確實,挾座翻起使用電動減速馬達(HH-3630T以上).
產品規格
| 機械型號 Model Description |
HH-3615T | HH-3615S | HH-3620T | HH-3620S | HH-3625T | HH-3625S | HH-3630T | HH-3630S | HH-3640TL | HH3640TLS | HH-3660T | HH-3660S |
| 最大切斷外徑 Cut-off Diameter Max |
5 | 7 | 9 | 13 | 16 | 23 | ||||||
| 最大切斷長度 Cut-off Length Max |
45 | 60 | 95 | 125 | 240 | 250 | ||||||
| 主機尺寸 Main Die |
46×85 | 50×97 | 58×127 | 80×150 | 80×240 | 115×300 | ||||||
| 沖模尺寸 Punch |
31×70 | 31×80 | 38×105 | 50×120 | 58×200 | 75×230 | ||||||
| 切模尺寸 Cut-off Die |
19 | 28 | 32 | 40 | 45 | 60 | ||||||
| 馬達 Main Motor |
5HP | 7.5HP | 10HP | 20HP | 30HP | 40HP | ||||||
| 幫浦馬達 Pump Motor |
1/4HP | 1/4HP | 1/4HP | 1/2HP | 1/2HP | 1/2HP | ||||||
| 生產尺寸 Products |
M5×35 | M6×45 | M8×75 | M10×100 | M12×150 | M20×200 | ||||||
| 生產量 Max Output (pcs/min) |
60~100 | 40~60 | 40~50 | 30~50 | 25~45 | 20~30 | ||||||
| 壓造力 Forging Power |
15TON | 25TON | 45TON | 65TON | 95TON | 200TON | ||||||
| 包裝尺寸 Overall Dimension (cm) |
235×155×145 | 235×160×150 | 275×170×160 | 280×190×190 | 335×195×195 | 345×215×200 | 450×220×215 | 450×220×215 | 570×245×260 | 570×270×270 | 720×310×290 | 720×310×290 |
| 機械淨重 Net Weight (ton) |
2,100 | 2,250 | 4,400 | 4,900 | 6,750 | 7,200 | 11,500 | 12,000 | 19,000 | 20,000 | 38,500 | 40,500 |
| 機械毛重 Gross Weight (ton) |
2,300 | 2,500 | 4,700 | 5,300 | 7,200 | 7,700 | 12,100 | 12,600 | 20,900 | 22,000 | 42,300 | 43,300 |
