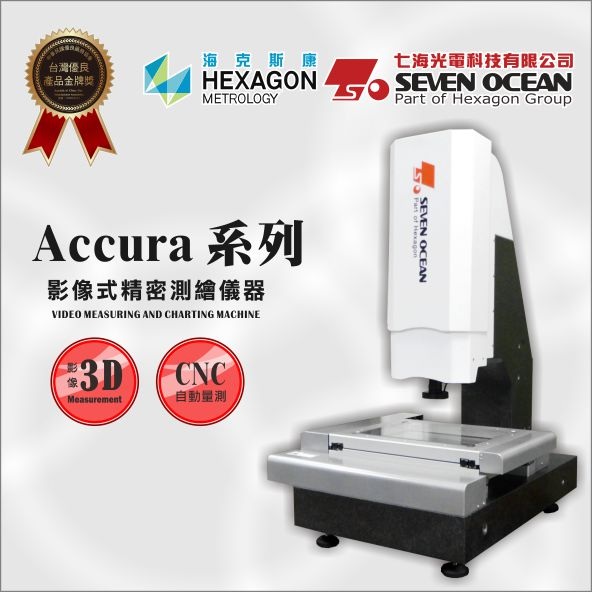

Accura 系列 2D、2.5D、3D影像式精密測量儀器
產品型號:Accura 系列
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
Accura Series影像量測系統是 瑞典Hexagon集團旗下七海光電(Seven Ocean) 集合歐美先進的影像技術與製造工藝,所推出之全自動(CNC)影像測繪系統。
Accura Series搭載美國七海所研發之EF-8K專業版CNC影像測繪軟體 (繁體中文版)及專利之大地圖影像導航系統(搭配即時定位系統),使使用者擁有最方便、功能強大之影像測繪儀器。
◎採用精密00級花崗岩基座、立柱,降低變形,確保儀器強度與穩定性。
◎ 採用高精度航空鋁合金工作台,降低承載負荷,穩定性佳。
◎三軸CNC控制系統,全伺服閉環控制,全自動測量功能。
◎空間面補償,保證機器高精度。
◎專利三度空間燈光照明系統:
在面對某些特殊被測量物時,可利用不同的光線效果以凸顯被測物的特性。
以更精準的抓取尺寸,並達到高重複精度的上光源精準測量功能。
產品規格
儀器型號 |
Accura 2010 |
Accura 3020 |
Accura 4030 |
Accura 5040 |
||
工 作 台 |
工作臺面尺寸(mm) |
358*258 |
506*356 |
606*456 |
706*556 |
|
承載玻璃尺寸(mm) |
270*140 |
360*260 |
450*350 |
550*450 |
||
測量行程(X*Y*Z)(mm) |
200X*100Y*200Z |
300X*200Y*200Z |
400X*300Y*200Z |
500X*400Y*200Z |
||
測量與瞄準系統 |
高解析彩色1/3"CCD |
|||||
變焦物鏡倍率:0.7-4.5X |
工作距離:90 mm |
|||||
呈像放大倍率:25-180X |
顯示解析度:0.0005mm |
|||||
美國七海EF系列專業版測繪軟體 |
||||||
示值誤差 |
X、Y≤(3 +5 L/1000)μm ( L為被測長度單位:mm) |
|||||
照明系統 |
表面光源及透射光源均採用LED,亮度可調 |
|||||
外形尺寸 |
580*450*885 |
700*600*990 |
860*650*1120 |
860*750*1120 |
||
儀器重量 |
200KG |
280KG |
380KG |
480KG |
||
工作臺承重 |
15KG |
20KG |
25KG |
25KG |
||
儀器電源 |
110V(AC)、60HZ |
