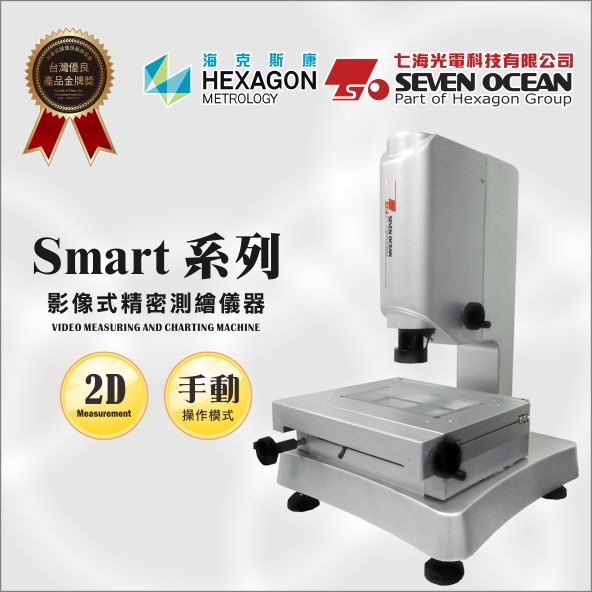

Smart 系列 2D 影像式精密量測儀器
產品型號:Smart 系列
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
Smart 系列影像量測系統,是瑞典海克斯康集團旗下SEVEN OCEAN所推出之經濟款2D影像測繪系統。
◎ 全機高強度航空鋁合金結構,保證最佳剛性。便於攜帶。
◎三軸搭載高精度無間隙摩擦傳動系統,減少機器位移誤差。
◎雙向可微調LED冷光源(表面、輪廓光源),避免受測工件受熱變形。
◎搭載EF-Lite測繪軟體,大幅強化自動取點與繪圖能力。
<<< 研發技術不斷更新,需更詳細的資訊請與我們連絡 >>>http://www.7-ocean.net/
產品規格
儀器型號 |
Smart 1010 |
Smart 2010 |
|
工 作 台 |
工作臺面尺寸(mm) |
260*260 |
360*260 |
承載玻璃尺寸(mm) |
130*130 |
230*130 |
|
測量行程(mm) |
100X*100Y*70調焦 |
200X*100Y*70調焦 |
|
測量與瞄準系統 |
HEXAGON-標準型量測專用鏡頭 HEXAGON-標準型彩色1/3"CCD |
||
變焦物鏡倍率:0.7-4.5X |
目鏡倍率:0.5X |
||
呈像放大倍率:15-90X |
光學尺解析度:0.001mm |
||
美國七海EF系列Lite版測繪軟體 |
|||
示值誤差 |
X、Y≤(3 +5 L/1000)μm ( L為被測長度單位:mm) |
||
傳動系統 |
三軸無間隙摩擦傳動系統/三軸手動控制/XY軸配置快速位移裝置 |
||
照明系統 |
表面光源及透射光源均採用LED,亮度可調 |
||
外形尺寸 |
550*380*700 |
550*480*700 |
|
儀器重量 |
34KG |
40KG |
|
工作臺承重 |
10KG |
10KG |
|
儀器電源 |
110V(AC)、60HZ |
||
備註 |
