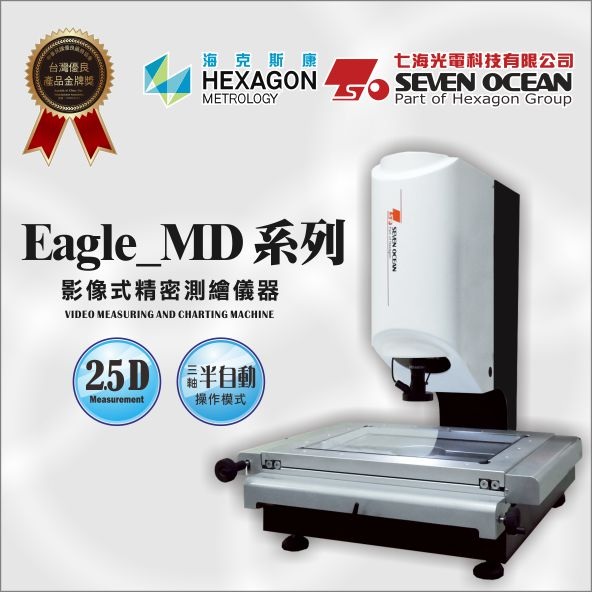

Eagle_MD 系列 2D、2.5D影像式精密測繪儀器
產品型號:Eagle_MD 系列
產品分類:自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
Eagle 系列影像影像冊會系統,為結合SEVEN OCEAN 影像技術與HEXAGON集團先進的製造工藝,專為需求不同的個製造工業量身訂作的泛用型機型。
◎採用精密00級花崗岩基座、立柱,降低變形,確保儀器強度與穩定性。
◎ 採用高精度航空鋁合金工作台,降低承載負荷,穩定性佳。
◎ 採用精密無間隙摩擦傳動系統,工作台配置快速位移裝置。
◎寬廣擴充空間,依需求配置,可同時確切滿足使用需求與購置成本。
◎可依需求配置SEVEN OCEAN 影像即時導航系統。
◎可依需求配置手動CNC自動量測功能。
◎可依需求配置自動對焦系統。
◎搭載美國SEVEN OCEAN-EF系列測繪軟體。
產品規格
系列 |
Eagle_MD 2010 |
Eagle_MD 3020 |
Eagle_MD 4030 |
||
工 作 台 |
工作臺面尺寸(mm) |
360*260 |
460*360 |
560*460 |
|
承載玻璃尺寸(mm) |
270*140 |
360*260 |
440*340 |
||
測量行程(X*Y*Z)(mm) |
200X*100Y*200Z |
300X*200Y*200Z |
400X*300Y*200Z |
||
測量與瞄準系統 |
HEXAGON-A級量測專用鏡頭 |
||||
變焦物鏡倍率:0.7-4.5X |
工作距離:90 mm |
||||
呈像放大倍率:25-180X |
光學尺解析度:0.001mm (XYZ) |
||||
美國七海EF系列專業版測繪軟體 |
|||||
示值誤差 |
X、Y≤(3 +5 L/1000)μm ( L為被測長度單位:mm) |
||||
傳動系統 |
三軸無間隙摩擦傳動系統/三軸手動控制/XY軸配置快速位移裝置 |
||||
照明系統 |
表面光源及透射光源均採用LED,亮度可調 |
||||
外形尺寸 |
650*550*900 |
750*650*900 |
850*750*900 |
||
儀器重量 |
120KG |
260KG |
360KG |
||
工作臺承重 |
15KG |
20KG |
30KG |
||
儀器電源 |
110V(AC)、60HZ |
||||
備註 |
配置 燈源程式控制系統/配置即時導航系統 |
