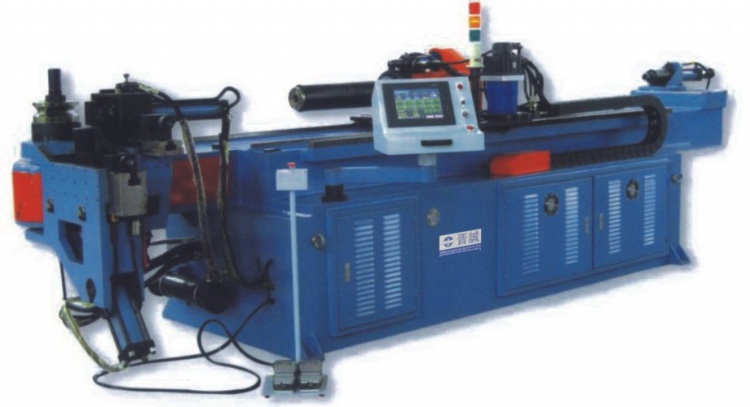

CNC弯管机
產品型號:JC-38*2A-1S
產品特色
CNC数控弯管机特点:
电控系统:采用日本知名控制器,例:三菱会社或安川出品的伺服驱动器、伺服马达、定位模组、CPU……等,性能强强,稳定性佳。
三菱超大型CPU可容纳400组的档案编辑。如不足时,可另购传输软体安装于电脑内,将档案存放于硬碟,无限扩充编辑组数。
工业用电脑内装WINDOWS作业系统与三菱伺服系统搭配。除有三菱伺服系统搭配。除有三菱伺驱动优点外,更有WINDOWS作业系统的档案管理的方便性。亦能将档案,存放于硬碟或软碟磁片,无限扩充编辑组数。
具自动侦测错误及故障功能,并在萤幕显示,让操作者容易排除障碍。
所有加工资料都由触控屏输入。
每一弯管皆可因不同材质变化设定补尝值,速度、脱模间隙。
每一支管子每一弯皆可单独编写5个动作顺序、10段速度,让操作者搭配使用。提高工作效率、降低管件干涉点。
触控荧幕可中英文切换。
送料方式可因不同需求选择直送或夹送。
可将XYZ座标自动转换成YBC加工值。
资料经编辑完成后,有钥匙保护,防止资料被任意修改。
电控系统配有热交换器自动散热。如有需要可选购数控式冷气机,确保电控系统寿命。
机器加装自动注油系统,可降低弯管摩擦、提高芯棒寿命、确保弯管品质。
可连接印表机将萤幕所示的资料列印出来。
机台可加装通讯界面及数据机。籍由电话线与公司连线,由工程师做远处操控、即时监控、软体更新、故障排除等。
送料小车的入料位置、安全位置、输模干涉位置、导模干涉位置之设定可由手动微调,并自动记忆位置,消除人为量测之失误与机器碰撞的损失。
送料轴动作前会自动检测,避免和机器发生碰撞。
实弯时可选用分解动作,观察干涉点,修改动作,提高效率。
產品規格
CNC数控弯管机主要参数
机型 |
JC-50*2A-1S JC-50*3A-2S |
JC-38*2A-1S JC-38*4A-2S |
JC-25*2A |
最大碳钢管材 |
¢50.8mm*2.0 |
¢38.1mm*2.2 |
¢25.4mm |
最大不锈钢管材 |
¢44.4mm*2.0 |
¢31.75mm*2.2 |
¢25mm |
最大碳钢方管 |
44.4*44.4mm*1.5 |
31.75*31.75mm*1.5 |
25*25mm |
最大穿芯长度 |
3400mm |
3000mm |
200mm |
最大送料行程 |
2400mm |
2100mm |
2100mm |
送料方式 |
1.直送(经济型) 2.夹送(工控型) |
1.直送(经济型) 2.夹送(工控型) |
夹送(工控型) |
最大弯曲半径 |
250mm |
175mm |
100mm |
最大弯曲角度 |
190度 |
190度 |
190度 |
使用控制器 |
1.2轴机型使用PLC+触控萤幕 2.3轴机型用IPC |
1.2轴机型使用PLC+触控萤幕 2.3轴机型用IPC |
PLC+触控萤幕 |
每管件可高弯管数 |
16弯 或30弯 |
16弯 或30弯 |
30弯 |
可设定管件档案数 |
1. 或400组或125 2.4000组(IPC控制) |
1. 或400组或125 2.4000组(IPC控制) |
4000组 |
弯管速度 |
MAX:40度/秒 |
MAX:45度/秒 |
MAX:45度/秒 |
转管速度 |
MAX:200度/秒 |
MAX:250度/秒 |
MAX:250度/秒 |
送料速度 |
MAX:800mm/秒 |
MAX:900mm/秒 |
MAX:900mm/秒 |
弯管角度精度 |
1.油压±0.15 2.伺服±0.1 |
±0.11.油压±0.15 2.伺服±0.1 |
±0.11.油压±0.15 2.伺服±0.1 |
转管角度精度 |
±0.1 |
±0.1 |
±0.1 |
送料长度 |
±0.1mm |
±0.1mm |
±0.1mm |
资料输入方式 |
座标(X、Y、Z) 工作值(Y、B、C) |
座标(X、Y、Z) 工作值(Y、B、C) |
座标(X、Y、Z) |
转管伺服电机功率 |
400W |
400W |
400W |
送料伺服电机功率 |
1.5KW |
1.0KW |
1.0KW |
油压电机马力 |
7.5HP |
5HP |
5HP |
弯管轴速度控制 |
1. 油压流量阀(2轴) 2. 比例伺服阀(3轴以上)
|
3. 油压流量阀(2轴) 4. 比例伺服阀(3轴以上)
|
油压流量阀 |
压力夹辅推速度控制 |
1. 油压流量阀(2-3轴) 2. 比例伺服阀(4轴以上) |
3. 油压流量阀(2-3轴) 4. 比例伺服阀(4轴以上) |
油压流量阀 |
机器重量 |
2800kg |
2200kg |
1300kg |
