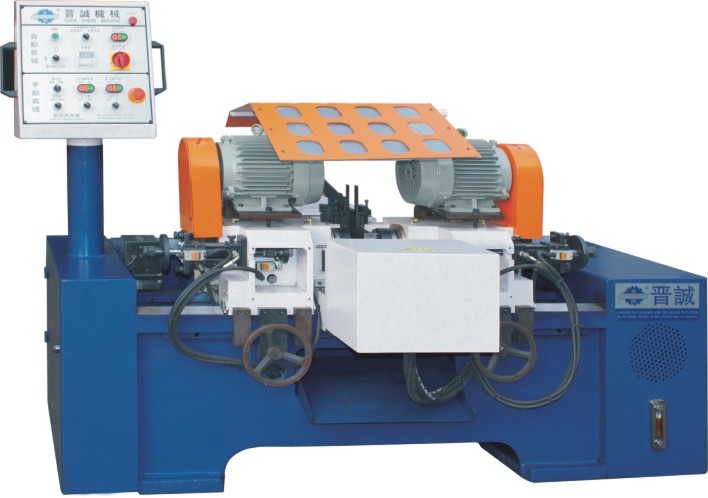

圆管倒角机
產品型號：NC-85A-300
產品分類：自動化設備/產業機械 / 自動化設備 / 自動化機械，油壓式
產品特色
设备组成及功能：
1．高强度的机身，结构稳定、坚固。 设备主体颜色为天蓝色。
2． 储料槽：接输送带送料，储存5－8支工件，并向上料机构供件；
3．上下料机构：当工件加工完成，向加工位上料，并同时完成一次下料；
4．车头座加装高科技自润轴承，高精度使用寿命长。
5．刀盘：其上安装车削刀具，刀具随刀盘旋转，每一刀盘安装三把刀具，分别为外圆刀具、内圆刀具和端面刀具。
6．刀台及其定位：即刀盘的安装座，含转轴及滑槽，工件两端加工时，在轴向有机械限位。
7．刀台导轨：供刀台轴向的初定位及移动，保证移动范围内其旋转中心与工件中心的同轴度。
8．旋转系统：为刀盘的旋转提供动力，转速分当可调。
9．其它：设备具自动及手动操作功能。
10．电气部分：电PLC电控系统，含计数器，急停按钮，单步操作按钮。
11.主轴部分：机床左右主轴头同轴度要求≤0.03。
12.文件部分：提供整机设计图，整机电气控制及电路图，快换模具设计图，易损件零件图，设备操作指导使用说明书，维修保养说明书。
四、作业顺序 （各机构动作及相互关系）
a) 刀盘连续旋转――开机后，机器自动实现；
b) 备件――机器自动实现；
d）上料退回---机器自动实现；
e) 夹紧---机器自动实现；
f) 进刀车削――机器自动实现；
g) 刀台退回――机器自动实现；
h) 松夹――机器自动实现；
i) 下料――机器自动实现；
j) 下料退回――机器自动实现；
產品規格
技术参数：
|
机型 |
NC-85-300 |
|
加工管径 |
6-85mm |
|
加工长度 |
20-300mm |
|
主机马达 |
3HP/4P |
|
油压泵 |
2HP/20Lite泵 |
|
压力大小 |
工作压力20-30KG |
|
工作节拍 |
约5-8秒/支（视管径的大小来定） |
|
适合材质 |
钢管、铁管、不锈钢管、铝管、铜管 、非铁金属管、塑胶管 |
|
机台尺寸 |
2200*1100*1020MM |
|
机台重量 |
2300KG |
