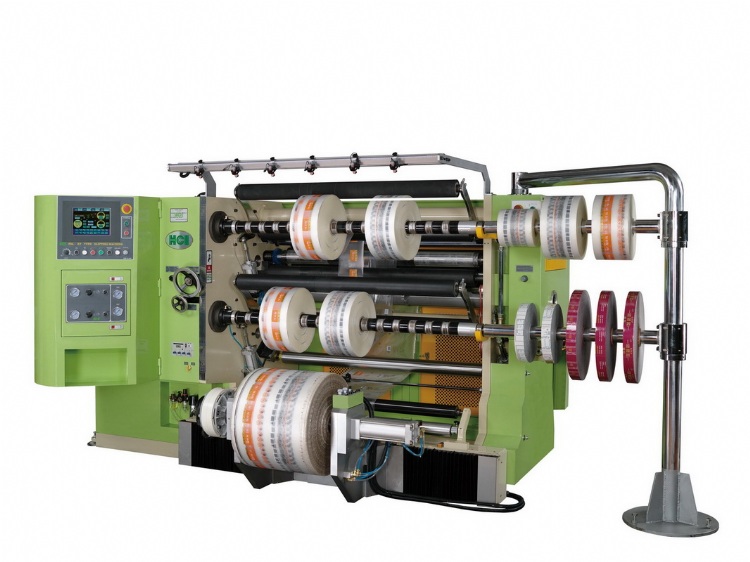

實用型分條複捲機
產品型號:FSL-KA1300
產品特色
※整體式結構
緊密的機身結構設計使機台空間最小化;放料及收捲同側所有操作可於機台前方完成。
加大放、收料直徑規格,放料直徑可達800mm、收料直徑可達500mm;減少換料次數增加機台應用範圍。
※無軸式空壓夾取原料座
原料臂之開合採馬達配合線性滑軌控制;左、右原料臂可各別獨立帶動。可特別針對原料邊緣嚴重不齊之情形進行大幅度修正。
配備空壓夾頭,夾取原料快速。
原料夾頭可快速更換不同尺寸。
配備原料座遠端控制面板,上料簡便單人即可完成。
配備一組可調整式鋁輪,可改善原料因厚薄不均而產生之皺紋。
※原料糾偏裝置
原料座可水平移動,移動之距離為左、右各70mm。即使原料邊緣不良也能確保分條位置精確。糾偏裝置有兩種模式可供選擇使用:1.尋邊導正 2.尋印刷線導正
※三馬達捲取系統
三顆獨立馬達分別控制主傳動輪、上收料軸及下收料軸。
上、下收料軸之收捲張力及材料厚度可做獨立控制及調整。
收捲方向可依操作需求隨時更換正收、反收或上、下軸反向收捲。
※原料自動張力控制
透過裝置於鋁輪上之張力檢出器,回授實際作業之張力給微電腦控制系統;系統會與設定值做比較,自動增加或減少張力,以維持穩定之放料張力輸出。
※主傳動膠壓輪
透過氣動式膠壓輪可將放料張力及收料張力完全分離,並且避免原料刮傷及打滑。
※雙分條系統
平刀及圓刀可同時裝配於機台,獨立使用或共用,更換分條模式快速簡單。
溝輪採分段式套筒設計可直接套入下刀軸使用,免除以往需將整支下刀軸取出更換所花費之時間。
設計有上刀軸導軌方便上圓刀安裝。
下圓刀軸採迴旋式設計,如欲更改分切寬度只需將下圓刀軸拉出所有動作可在機台上完成大幅減少排刀時間。
分條區域設置護蓋防護避免人員受傷,CE機種配備Interlock Switch作業中如遇異常開啟將立即切斷電源。
※廢邊處理系統
配備廢邊風車可直接將廢料吹出機台外。
可選購FDS-V500廢邊捲取機搭配使用。
※靜電消除裝置
靜電消除棒可有效消除薄膜因複捲所產生之靜電。
※雷射對紙管裝置(選購)
利用雷射光線導引紙管定位,只需幾秒時間就可以定位紙管,大幅縮減作業重置時間;雷射光線可直接投射於收料軸上提升紙管及薄膜邊緣對齊品質。
※華周滑差軸捲取技術(專利品:131681)
自動收料張力演算控制;採用華周研發精密磨擦式捲取環及自動側壓補償張力系統,兩個完全獨立的捲取馬達,收料張力由全自動氣壓控制及捲徑系統控制,使收料張力平穩操作者無需依速度和直徑的遞增去調整張力,完全由初始設定之張力值及回授系統自動控制起始及最終張力。
※氣壓式收料壓輪
配備兩組氣壓式自動升降壓輪確保分條後的收捲品質。
※成品卸料架
提供較大直徑之成品簡便及有效率之操作並節省下料時間。
※微電腦控制系統
採用工業級(IPC)微電腦控制系統提供精確及穩定之控制功能。
彩色觸控式液晶螢幕,簡潔圖形顯示。
對話式參數設定環境,免除繁複設定即可啟動作業。
張力控制模式-自動/手動功能。
兩種收捲張力控制模式-收捲電流/收捲速度模式。
收料張力自動遞增功能。
上、下收料軸反向捲取功能。
張力試算功能。
異常檢測功能-無料預警及斷料自動停車功能。
收捲米數到達及收捲直徑到達自動停車功能。
參數記憶功能,包含原料厚度、初始直徑、放料及收料張力等等常用參數。
產品規格
規格 |
FSL-KA1300 分條複捲機 |
機械速度 [m/min] |
300 |
原料紙管內徑 [mm] |
76 / 3" or (152 / 6"選購) |
原料寬度 [mm] |
320-1300 |
最大原料直徑 [mm] |
800 |
放料張力控制 |
張力檢出器+馬達 |
原料糾偏系統 |
印刷線 / 邊 |
糾偏系統可移動範圍 [mm] |
+/- 70 |
分條方式 |
平刀溝輪 / 圓刀 |
分條廢邊 |
吹出式廢料風車 |
收料紙管內徑 [mm] |
76 / 3" |
最小分條寬度 [mm] |
50 |
最大收料直徑 [mm] |
500 |
收料張力控制 |
華周滑差軸捲取技術(側壓型) |
