五相步進馬達驅動器

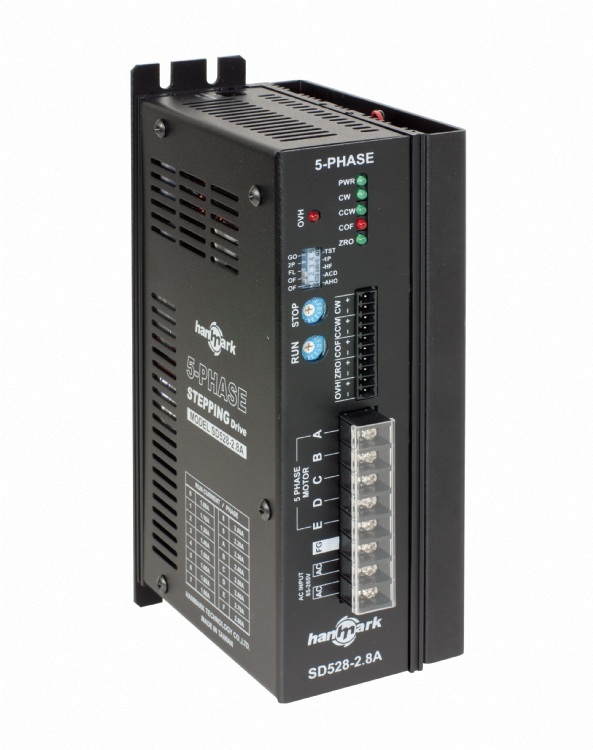

產品型號：SD528F 2.8A
產品特色
◆ 使用AC85~265V電源入力，更適合高速高扭力運轉需求場合使用。
◆ 可選擇共16種驅動電流，最高達每相2.8A。
◆ 可選擇全步進(每步0.72°)或半步進(每步0.36°)驅動方式。
◆ 提供單脈波(1P)及雙脈波(2P)兩種脈波入力方式選擇。
◆ 可調整運轉電流及停止電流，讓馬達有最佳之運轉表現。
◆ 具過熱保護及輸出功能，確保產品安全性。(選配)
◆ 自動電流下降功能，可降低馬達溫度。
◆ 具有原點輸出及激磁解除功能，可搭配外部控制使用。
◆ 提供自我測試功能。
◆ 採用高速CPLD元件設計，提高產品穩定度。
◆ 電源輸入採用Soft-up Current技術，以免突然之大電流燒毀驅動器。
◆ LED顯示運轉狀態。
◆ 輸出入端均使用光耦合器以避免雜訊干擾。
◆ 特殊設計大型鋁合金外殼，散熱效果奇佳。
產品規格
☆ 使用電源 - 單相AC85V~265V, 50/60Hz
☆ 驅動電流 - 1.0A~2.8a(16段微調設定)
☆ 驅動方式 - 定電流橋式驅動
☆ 解析度 - 全步進(0.72°/s , 500s/r) / 半步進(0.36°/s , 1000s/r)
☆ 自動電流下降 - 30~70% (16段微調設定)
☆ 控制模式 - 單脈波(1P), 雙脈波(2P)
☆ 最大脈波速度 - 80K Hz
☆ 脈波寬度 - 5us(Min)
☆ 方向響應時間 - 10us(Min)
☆ 輸入訊號 - +4 ~ +10V, <20mA
☆ 輸入訊號阻抗 - 220Ω
☆ 輸出訊號 - 開集極迴路, 24V, 10mA(Max)
☆ 雜訊隔離 - 光耦合器
☆ 接線方式 - 可移式插槽
☆ 散熱方式 - 強制風扇
☆ 工作溫度 - 0 ~ +40℃
☆ 工作溼度 - <85%RH ☆ 機殼 - 黑色
☆ 尺寸 (長x寬x高) - 207*109*69 mm
