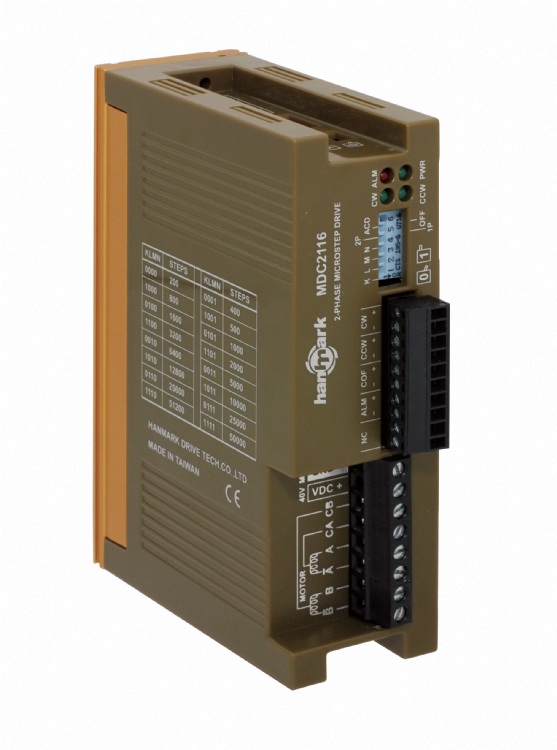

二相微步進馬達驅動器
產品型號：MDC2116
產品分類：自動化設備/產業機械 / 自動化設備 / 自動化機械之週邊設備
產品特色
＊使用DC18V – 40V 電源入力，適合低速平順運轉場合使用。
＊驅電流最高達每相4.0A。
＊使用定電流單極性驅動方式，可搭配六線式或八線式二相步進
馬達。
＊可微步進到51,200步/圈之解析度。
＊使用一般二相步進馬達即可做微步進驅動。
＊解析度有 200, 400, 500, 800, 1000, 1600, 2000, 3200,5000,
6400, 10000, 12800, 25000, 25600, 50000, 51200。
＊馬達噪音低，運轉平順。
＊馬達溫升低，振動低。
＊採用高速CPLD元件設計，提高產品穩定度。
產品規格
＊使用電源 - DC18V~40V@4A
＊驅動電流 - 1.0A~4.0A/相
＊解析度 - 200,400,500,800,1000,1600,2000,3200,5000,6400,10000,12800,25000,
25600,50000,51200
＊自動電流下降 - 7~60%
＊控制模式 - 單脈波(1P), 雙脈波(2P)
＊最大脈波速度 - 500K Hz
＊脈波寬度 - 2us(Min)
＊方向響應時間 - 10us(Min)
＊輸入訊號 - +4~+10V, <20mA
＊輸入訊號阻抗 -220Ω
＊輸出訊號 - 開集極迴路, 24V, 10mA(Max)
＊雜訊隔離 - 光耦合器
＊工作溫度 -0~+40℃
＊工作溼度 -<85%RH
＊尺寸 (長x寬x高 mm): 133.5*90*41.5
＊重量 - 335g
