碳钢螺旋扁管
產品型號:碳钢
產品分類:自動化設備/產業機械 / 化工機械 / 熱交換器
產品特色

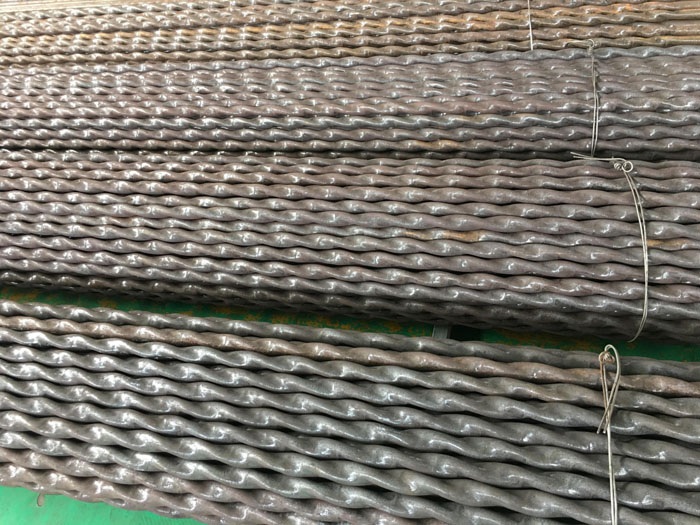

螺旋扁管(Twisted tube)是瑞典Alards公司首先提出、美国Koch Heat Transfer Company, LP公司经过改进的一种L化换热管。
螺旋扁管结构及制造:
螺旋扁管结构特点是管子换热段的任一截面均为椭圆,当组装成换热器时可以是混合管束(即螺旋扁管与光滑管混合使用),也可以是纯螺旋扁管束。
其制造过程由“压偏”和“扭曲”两个成形过程完成,管子截面类似椭圆,椭圆的长短轴比根据换热管管程和壳程的流速设计确定,当管程流量较低时,可增大长短轴之比,ㄓ眲y通截面以提高流速。
螺旋扁管L化传热原理:
螺旋扁管独特的结构能使管程和壳程流体同时处于螺旋运动,促湍流程度增L。螺旋扁管换热器比普通换热器的总传热系数高40%,而压力降几乎相等。
螺旋扁管换热优点:
1、压降小,は折流板,壳程压降小。
2、传热效率高,提高湍流L度,使壳程流体速度和方向周期性改变,加L纵向混合。
3、不易结垢,壳体中は盲区。
螺旋扁管应用场合:
螺旋扁管换热器近些年来得到进一步的完善与发展,它比其它种类的换热器更可靠、更有效,几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来,全世界制造和销售了几千台螺旋扁管换热器,可以用于气-气,液-液,液-气换热过程,遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
產品規格
类型 |
牌号 |
执行标准 |
供货状态 |
碳素钢 |
10、20 |
GB/T 9948-2006 GB/T 6479-2000 GB/T 8163-2000 |
退火状态 |
奥氏体不锈钢 |
0Cr18Ni9 |
GB/T 13296-2002 GB/T 14976-2002
|
酸洗钝化 |
00Cr19Ni10 |
|||
0Cr18Ni10Ti |
|||
0Cr17Ni12Mo2 |
|||
00Cr17Ni14Mo2 |
注:上表为常用钢管材料表,制造螺旋扁管换热器的は缝钢管应采用整根管子,不允许拼接。
