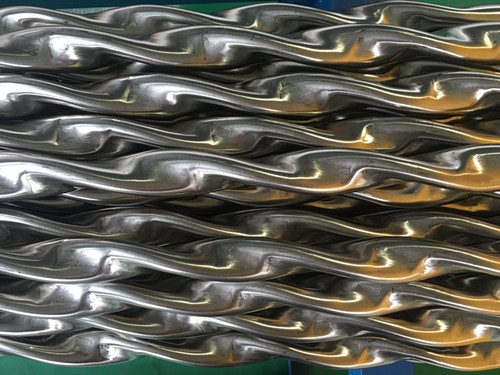

螺旋扁管
產品型號：��缝钢管
產品分類：自動化設備/產業機械 / 化工機械 / 熱交換器
產品特色
螺旋扁管结构及制造：
螺旋扁管结构特点是管子换热段的任一截面均为椭圆，当组装成换热器时可以是混合管束（即螺旋扁管与光滑管混合使用），也可以是纯螺旋扁管束。
其制造过程由“压偏”和“扭曲”两个成形过程完成，管子截面类似椭圆，椭圆的长短轴比根据换热管管程和壳程的流速设计确定，当管程流量较低时，可增大长短轴之比，减少流通截面以提高流速。
螺旋扁管强化传热原理：
螺旋扁管独特的结构能使管程和壳程流体同时处于螺旋运动，促湍流程度增强。螺旋扁管换热器比普通换热器的总传热系数高40%，而压力降几乎相等。
螺旋扁管换热优点：
① 压降小,�荍擛y板，壳程压降小。
② 传热效率高,提高湍流强度，使壳程流体速度和方向周期性改变，加强纵向混合。
③ 不易结垢，壳体中�茠�区。
螺旋扁管应用场合：
螺旋扁管换热器近些年来得到进一步的完善与发展，它比其它种类的换热器更可靠、更有效，几乎所有规定使用管壳式换热器的系统都可以使用。自1984年以来，全世界制造和销售了几千台螺旋扁管换热器，可以用于气-气，液-液，液-气换热过程，遍及化学、石油、食品、造纸、电力、冶金、矿业和城区供暖等多个行业。
產品規格
螺旋扁管基本尺寸参数：
|
规格 (Spec) |
导程St (mm) |
长轴a (mm) |
短轴b (mm) |
二端光管长度L0 (mm) |
|
∅19 |
200mm |
23.0mm |
13.0mm |
任意长度 |
|
∅25 |
200mm |
30.5mm |
15.5mm |
任意长度 |
|
∅32 |
200mm |
37.0mm |
22.5mm |
任意长度 |
螺旋扁管的优点：
|
① |
压降小 |
�荍擛y板，壳程压降小。 |
|
② |
传热效率高 |
提高湍流强度，使壳程流体速度和方向周期性改变，加强纵向混合。 |
|
③ |
不易结垢 |
壳体中�茠�区。 |
