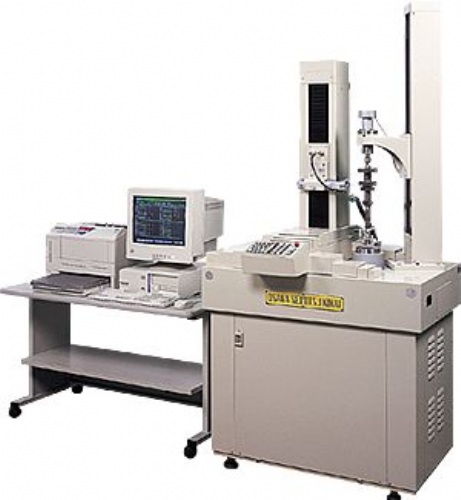

CNC全自動齒輪量測機
產品型號：CLP-35/CLP-65/GC1HP
產品分類：自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
■ GC1HP (外徑：0∼120mm)
電子機器、精密機器等所使用 的粉末冶金製品及塑膠製齒輪的齒形、齒筋、節距、偏心等以快速做全自動量測。從量測到資料分析因一貫使用電腦系統所以可得到高信賴性及高精度的量測結果 。還有可對使用者的特殊要望開發各種特殊的軟體。
■CLP-35（外徑：0∼350mm）
■CLP-65（外徑：0∼650mm）
以快速全自動量測在自動變速箱等高負荷的動力傳達裝置所使用的齒輪之齒形、齒筋、節距、偏心等。多段齒的連續測量、細分化測量熱處理前後的比較、3D輸出等以標準軟體可做對應。還有可對應至外徑850mm。(備有多種選配軟體)
齒輪嚙合試驗機
■ GTR-4LS
以細節距或是小型齒輪用最被大量使用的兩齒面嚙合試驗機。日本國內不用說在廣大的海外也被使用在量錶、時鐘、相機、電腦、影印機、音響製品等的齒輪測量上。在檢出裝上採用光學尺也可對應檢驗半徑的測定。
■ GTR-25
(中心間距:[特25∼]105∼250mm）
■ GTR-30
(中心間距:[特38∼] 58∼300mm）
■ GTR-40
(中心間距:[特30∼]110∼400mm）
綜合嚙合誤差、全節距的嚙合誤差等測定。可對應使用者的各種需求備有標準齒輪、內齒量測裝置、傘齒輪裝置、自動偏心裝置等附屬品。
■ GTR-PC(電腦對應)
2齒面嚙合試驗機GTR-4、GTR-30、GTR-40等與電腦連結，除了以往的類比信號的記錄線圖外還可以做節距誤差、各種嚙合誤差、偏心成份的分離DATA、JGMA的等級判定等解析的電腦系統。舊的嚙合試驗機也可改造做對應。
產品規格
規格
CLP-35
1. 測定項目
平､斜齒之齒形､齒筋方向誤差
內齒之齒形､齒筋方向誤差
各種節距誤差（單一､鄰接､累積）
齒溝偏心
2. 可測定模數
m0.5∼12
3. 可測定齒數
10∼500
4. 可測定齒輪外徑
最大350㎜
5. 可測定基礎圓徑
0∼300㎜
6. 可測定齒幅
最大400㎜
7. 齒形測定法線長
±120㎜
8. 可測定螺旋角
0°∼±65°
（特別附屬）
(±65°∼±90°)
9. 測定齒軸長
50∼400㎜
（特別附屬）
(50∼800㎜)
10. 測定齒重量
最大150㎏
11. 測定方法
手動及全自動量測
12. 測定最小單位
單位：0.001㎜
13. 記錄裝置
雷射印表機（A4､送紙式）
誤差記錄倍率
可任意設定：×50､×100､×200､×500､×1000
記錄長度倍率
×0.5､×1､×2､×4､×8､×16､×32
14. 本體塗裝色
象牙白4.4Y 7.7/1.1
15. 電源•重量
AC100V±10﹪(50/60Hz±1Hz)單相2線附接地，1t
16. 電氣仕樣
依照本公司電氣樣
* 本仕樣､外觀等可能因性能改進等因素而有所變更
標準附屬品
■桌上型電腦附電腦桌/1式
■A4雷射印表機/1式
■檢出器/1式
■上部頂心/1式
■下部頂心/1式
■頂心台(量測齒長50mm~400mm)/1式
■工件驅動器(WFEX-40-3C 10mm~40mm)/1式
■測定子/5支
■工具/1式
■操作說明書/1冊
標準軟體
【1】齒形、齒筋手動量測/1式
【2】齒形、齒筋動量測(各種型式)/1式
【3】齒輪諸元的記憶/1式
【4】齒形誤差、壓力角誤差、齒形形狀誤差的計算/1式
【5】齒筋誤差、螺旋角誤差、齒筋形狀誤差的計算/1式
【6】齒形、齒筋的平均、最大最小的變異量/1式
【7】各種節距誤差的測定/1式
【8】齒溝偏擺的測定/1式
【9】內齒的自動測定/1式
【10】全齒測定/1式
【11】細分化測定/1式
【12】多段齒輪的量測/1式
【13】齒面的立體表示/1式
【14】JIS、DIN、AGMA的規格等級表示/1式
特別附屬品
■交流定電壓裝置/1式
■測定子(各種)/1式
■內齒輪用測定子尾座(M1~4,M4~8, M8~12)/1式
■校正用測定棒/1式
■校正用量錶及尾座/1式
■倍率校正用測微器頭及尾座/1式
■下部頂心/1式
■工件驅動器/1式
■工件床台/1式
■予備檢出器/1式
■切線軸標準件/1式
■雷射印表機A3紙/1式
軟體
【1】蝸桿(β＞65°)的量測/1式
【2】滾刀的量測/1式
【3】刮齒刀的量測/1式
【4】排齒的量測/1式
【5】創成母線的量測/1式
【6】測定DATA的管理圖軟體/1式
