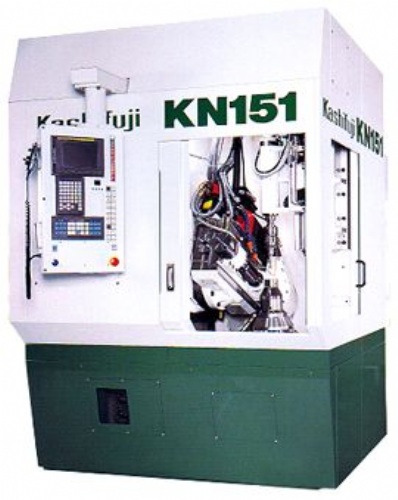

KASHIFUJI KN151 CNC 6軸 滾齒機
產品型號：KN151 CNC HOBING MACHINE
產品分類：工具機產業機械 / 齒輪切削機械 / 齒輪切削機械
產品特色
KN151CNC滾齒機
利用KN150的特長無論是內孔類工件
還是長的軸類工件使用各種滾刀可以
做完全乾式切削所新開發出環保型滾齒機。
特長:
以完全乾式切削為主眼加強主要骨架的剛性、實現了主軸及各進給軸的高速化、熱剛性的提昇及低噪音化。
由於是乾式切削所以切屑使用空氣噴射處理、更加快速、更加確實。
頂心支持臂採用電動昇降裝置做為標準附屬對於各種工件的操作性擴大。
可以乾濕式切換加工。
自信和信賴的高精度:
床台背隙消除裝置(標準附屬）
採用分割蝸桿作為床台背隙消除裝置。如下圖已有實績而且簡單的分割蝸輪桿可安定的加工大型工件和逆切的切削(滾刀和工件的螺旋角為反向上)(日本專利NO.1264308)
床台同期裝置的機能向上:
因使用絕對記憶不需再做原點復歸的操作，達到更加的簡易化。
操作盤吊錘化、再小型化到1/2、實現操作性向上
使用軟鍵等大幅小化操作盤、操作極為輕鬆、還有不必要可以收藏的構造、佔地空間變得更小。
產品規格
KASHIFUJI KN 151NC 標準仕樣
能力
可切削的最大外徑 150 mm
切削最大節距 模數 4
滾刀鞍座垂直移動距離 400 mm
滾刀軸最大傾斜角度 ±45°
可切削的齒數 4~1000
床台最高回轉速度 150 min-1
作業範圍
滾刀與床台的中心距離 15~150 mm
床台上面直徑 190 mm
床台上面和支持頂心的距離 190~800 mm
滾刀
能夠安裝滾刀直徑×長度 130*180 mm
刀桿安裝部的錐度 NT40
滾刀位移距離 150 mm
切削速度及進給速度
滾刀軸回轉速度 100~1330 min-1
垂直進給量 0.01~10 mm/T.rev
水平進給量 0.01~10 mm/T.rev
水平急速進給速度(X) 7500 mm/min
滾刀位移進給速度(Y) 1687 mm/min
垂直急速進給速度(Z) 6000 mm/min
滾刀軸旋轉速度(A) 600 deg/min
最小設定單位 0.001 mm(deg)
電裝
總電力 25 KVA
主電動機 AC主軸馬達 5.5 kw 連續定格
所需要佔地面積及質量
佔地面積 長*寬 1875*2475 mm
機械高度 2550 mm
本機重量 7500 kg
