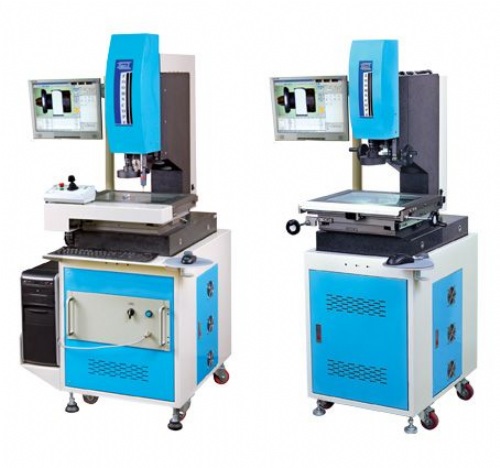

二次元／三次元及影像／測頭二機一體的測量設備
產品型號：ZS-3020V/VP-CNC;ZS-4030V/VP-CNC;ZS-5040V/VP-CNC
產品分類：自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
1.ZS系列是本公司長青系列，自西元1995年底開機完成至今，己超過10年，亦是台灣第一台影像式量測顯微鏡，從機構設計、材料變更、加工方式創新、影像訊號向上提升、尋求更佳的照明方式，甚至因應客戶需求，在2004年投入量測軟體的研發。開發出一套功能完整，操作簡單又人性化的量測軟體。
2.1995年開始，ZS便採用花崗石基座，並開發花崗石主軸鋼質Z軸，但仍然發現並沒有將花崗石特性完全發揮出來，進而開發花崗石Z軸(將線性滑軌固定在高精度花崗石上面)以進到完整花崗石的特性。
3.2004年規劃另一項史無前例的挑戰－花崗石製X-Y工作台(非石粉壓鑄)，因花崗石加工不易，經過多次失敗，終於在本公司同仁努力下，於2005年完成第一部原形機，同年3月於世貿展覽中心的工具機展發表，會場中引來不少國外儀器製造廠前來關注。
4.影像顯示系統是搭配41萬畫素超高解析的CCD CAMERA。光學尺是採用Renishaw（ 0.4um），量測出的尺寸非常準確。
5. X／Y軸的傳動方式是以手動操作，並搭配無牙螺桿及快送機構，使整體的傳動更為順暢。
6.美國NAVITR鏡頭倍率是0.7－4.5X無段變焦，放大倍率可從20－150X。
適合行業
模具、塑膠射出、手機、沖壓、彈簧、螺絲、PCB板、導線架、電子零件組、電腦週邊、半導體業等高科技產業、金屬加工及各種精密加工業。
產品規格
光學尺
Renishaw 0.4um
線性精度
U1=3+( 6L /1000)um U2=4+( 6L /1000)um
基座(Y軸)
花崗石符合DIN00級
主軸
花崗石符合DIN00級
Z軸
花崗石符合DIN00級
CCD CAMERA
日本SENTECH 41萬Pixel
PROBE(兩機一體)
VP：英國Renishaw MCP接觸式測頭
鏡頭* 1
0.7-4.5X(20-150X)
表面照明(白光)
LED環形光(可16分割)
輪廓照明(白光)
LED
控制量測系統
MI2.5/3D手動
MI2.5D/3D-CNC
驅動
手動
日系AC伺服馬達
控制方法
X-Y軸可快速移動,Z軸手動
搖桿&CNC
電力供應
100-240V/1KVA
220/3KVA
