工具顯微鏡; 二次元／三次元測量設備; 測頭二機一體測量設備

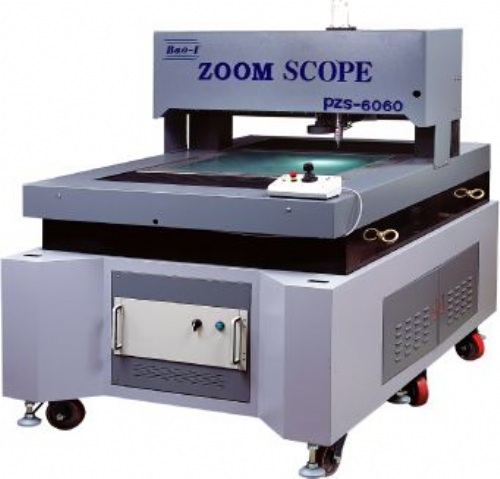

產品型號：PZS-6060V-CNC；PZS-1260V;PZS-1260V-CNC;PZS-1510/CNC
產品分類：自動化設備/產業機械 / 檢測設備 / 檢測、量測設備及其另件
產品特色
大行程量測儀
1.大行程二次元／三次元及影像／測頭二機一體的測量設備經由不斷的開發與改善，無論是兩機一體已結合，由一套量測體更可針對測量工件的需求同時使用影像及測頭於同一個測量工作及同一套測量體操作編輯。
2.本公司專注使用花崗石材質的特性，無論是基座(Y軸)，橫樑(X軸)，Z軸皆以天然高密度花崗石(非石粉壓鑄)切割，多道研磨，鑽孔，鑲埋不鏽鋼柱，再鑽孔攻牙，為了達到量測機台對於精度的要求，每個環節不僅要非常專注而且無論是平面度，平行度，真直度，直角度都非常符合DIN00級公差規範。
3.除上述外，另有一項堅持－為了達到善用花崗石的特性及精度，我們堅持將高精度線性滑軌直接固定在花崗石平面上，雖然此種做法成本高，但是可長久保持此機台的精度壽命。(如果將線性滑軌固定於金屬板，再將金屬板固定在花崗石上，將會非常嚴重影響精度壽命)。
4.影像顯示系統是搭配41萬畫素超高解析的CCD CAMERA。光學尺是採用日本Renishaw 0.4um ，量測出的尺寸非常準確。
5.X／Y軸的傳動方式是以搖桿操作，並搭配伺服馬達，使整體的傳動更快、更精準。
6.美國NAITAR鏡頭倍率是0.7－4.5X無段變焦，放大倍率可從20－150X。
產品規格
光學尺 Renishaw 0.4um
線性精度 U1=3+( 6L /1000)um U2=5+( 6L /1000)um
基座(Y軸) 花崗石符合DIN00級
立柱 花崗石符合DIN00級
橫樑(X軸) 花崗石符合DIN00級
Z軸 花崗石符合DIN00級
CCD CAMERA 日本SENTECH 41萬Pixel
PROBE(兩機一體) VP：英國Renishaw MCP 接觸式測頭
鏡頭*2 0.7-4.5X(20-150X)
表面照明(白光) LED環形光(可16分割)
輪廓照明(白光) LED 排光
驅動 日系AC伺服馬達
電力供應 220V/ 15A
