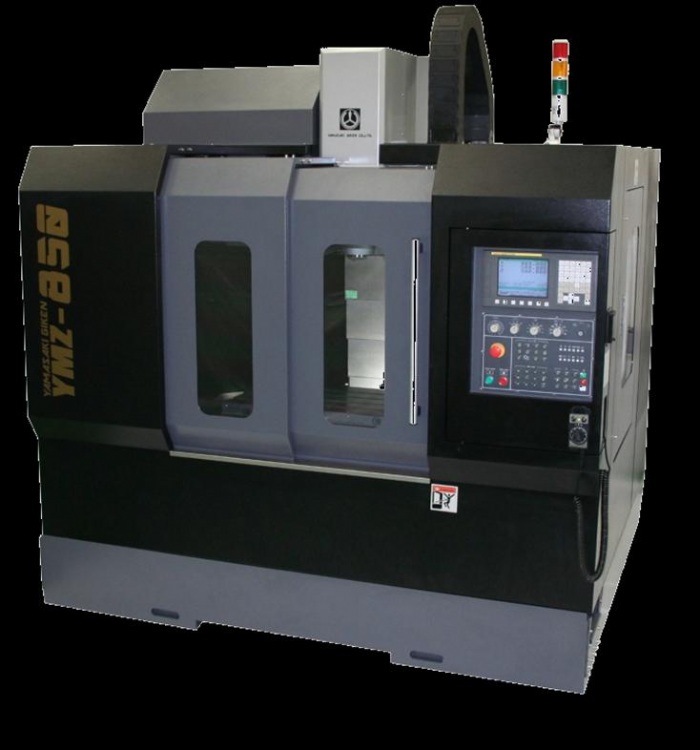

山崎技研立式綜合加工機 YMZ-850
產品型號：YMZ-850
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
高投資效益・高品質的立式加工中心機
結構設計合理化，結合便利機能 ，追求基本性能提升。
◆結合日本高技術力及優越性價比的立式加工中心機。
◆實現簡單、操作方便 、可靠性、泛用性。
◆採用無懸垂構造設計，確保最佳真直度及加工精度。
◆高維持性及信賴性，縮短機台停機時間。
◆從鋁合金至鋼，皆呈現優越的切削安定能力。
◆省空間並獲得較大的移動量。
加工動畫 : http://youtu.be/tZJDFyTklmo
產品規格
|
|
項目 |
YMZ-850 |
|
工作台 |
工作台尺寸 |
950×500 mm |
|
T形槽尺寸 |
P80×18×5T mm |
|
|
最大載重負荷 |
500 kg |
|
|
行程 |
X軸行程 |
800 mm |
|
Y軸行程 |
500 mm |
|
|
Z軸行程 |
500 mm |
|
|
主軸端面至工作台面距離 |
125~625 mm |
|
|
主軸中心至滑道面距離 |
510 mm |
|
|
主軸 |
主軸錐孔 |
7/24錐面 No.40 |
|
主軸直徑 |
φ70mm |
|
|
主軸回轉數 |
10000 rpm |
|
|
進給 |
XY軸驅動 |
線軌 |
|
Z軸驅動 |
滾柱式線軌 |
|
|
切削進給速度 |
10 m/min |
|
|
快速進給速度 |
36/36/24 m/min |
|
|
ATC換刀機構 |
刀具最大直徑 |
76 mm |
|
刀具最大直徑(無相鄰刀) |
125 mm |
|
|
刀具最大長度 |
250 mm |
|
|
刀具最大重量 |
7 kg |
|
|
刀柄錐度 |
BT40 |
|
|
拉栓角度 |
MAS-1 45° |
|
|
刀具選擇方式 |
隨機 |
|
|
刀庫容量 |
24T |
|
|
刀庫容量(使用大刀徑時) |
19 T(小徑/15T 大徑/4T) |
|
|
驅動馬達 |
主軸馬達功率 |
7.5 / 11 kw |
|
軸向馬達功率XY/Z |
1.8 / 3 kw |
|
|
切削水箱馬達 |
660 w |
|
|
切削水箱 |
切削水箱容量 |
260 L |
|
所需動力 |
電源(AC) |
21 KVA |
|
氣壓源 |
0.6 Mpa(6 kgf/cm2) |
|
|
機械尺寸 |
占地面積 |
3700×3290×2600 mm |
|
機械重量 |
約4500 kg |
