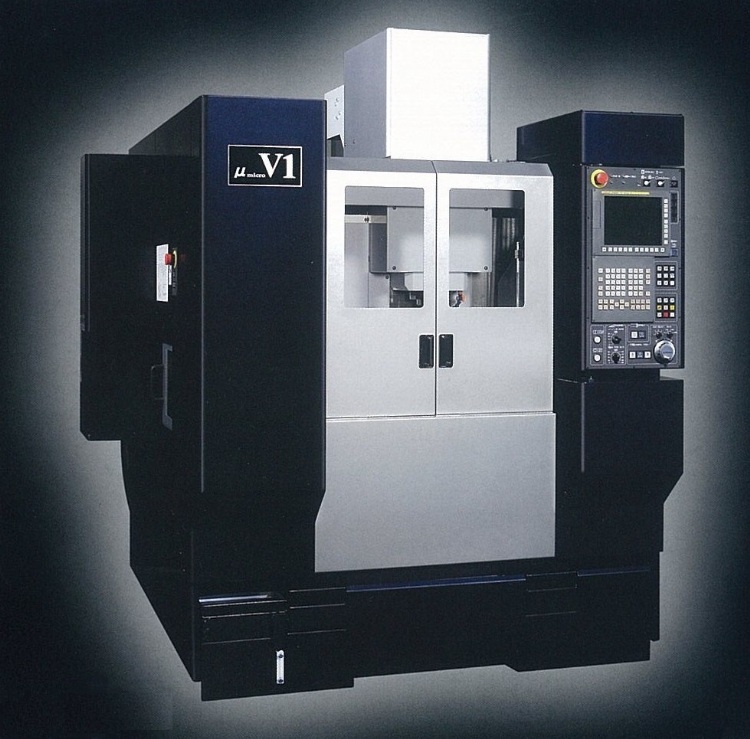

三菱重工小型精密加工機 μV1
產品型號：μV1
產品分類：工具機產業機械 / 綜合加工機 / CNC五軸切削中心機
產品特色
先進精密、操作方便。
適合IT、光學、醫療設備、半導體裝置等領域的精密模具、電極、高精度零件用高速切削機床。具有長期保持高精度狀態的基本性能，通過採用適應柔性自動化的布局，實現了佔地面積和自動化設備的有效利用。
◆高精度結構
具有充足的熱剛性和機械剛性。機床結構比例完美，可適應連續加減速的高速高精度加工。
◆精密主軸–運轉安靜–
高速加工引擎…切削性能的關鍵–主軸。
實現了動態跳動、振動值、熱變位更小的穩定加工。所有這一切都是為了實現精密加工。
◆精度和品質–加工可靠–
憑藉低振動的精密主軸，實現了高精度、高品質的加工。
此外，通過使用高精度選購件，提高了切削性能。
◆操作、維護、擴張性–使用方便–
◆5軸性能–5軸連動–
採用同級別最高水平的高精度高速度傾斜軸，實現了多面加工和複雜形狀零部件的工序整合。
產品規格
μV1(3軸規格)
■移動量
．X×Y×Z軸 450×350×300mm
．主軸端面至工作台頂面的距離 150∼450mm
■工作台
．作業面尺寸 500×400mm
．最大工件尺寸(寬度×深度×高度) 500×495×500mm(標準)
．最大裝載重量 125kg
．地面至工作台頂面的距離 850mm
．頂面形狀 14mm T形槽×3條、間距100mm
■主軸
．轉速 400∼40000min-1
．電機輸出功率/轉距 7.5kW/1.8N．m
．錐孔尺寸、刀柄型號 HSK-E32
．冷卻/潤滑 主軸內部＋軸套冷卻/特殊油潤滑
■進給
．快速近給 15000mm/min
．切削進給速度 1∼15000mm/min
■自動刀具交換裝置
．刀具收納數 18把(可選:30把、36把)
．最大刀具直徑/長度/重量 ψ40mm/ 130mm/ 0.5kg
■所需動力
．電源 AC200/220、50/60Hz、17kVA(標準Std.)
．空壓源 0.5∼0.8Pma、370NL/min(標準Std.)
■機床尺寸
．高度 2260mm
．占地(寬度×長度) 1920×2054mm(操作盤、油冷卻器除外)
．重量 5500kg
■控制裝置
．FANUC 31iMA
