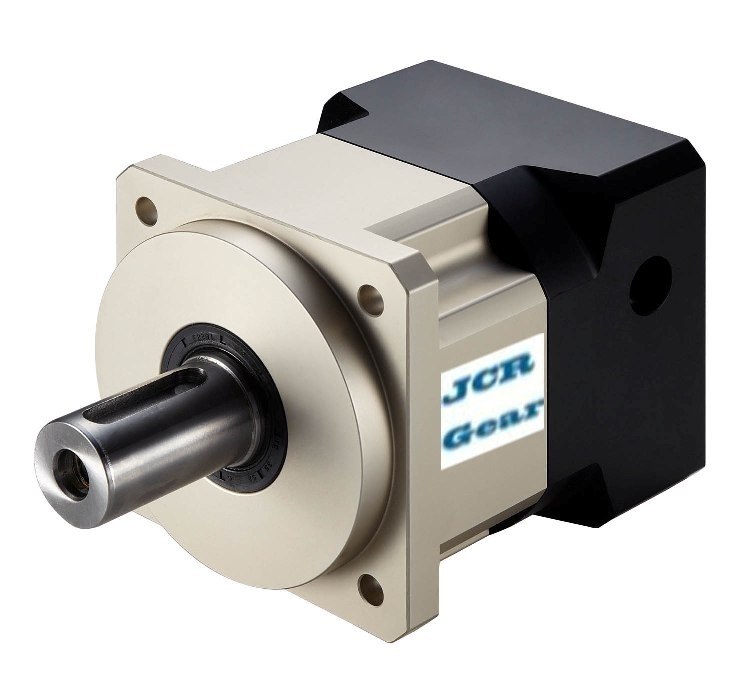

行星式齒輪減速機
產品型號:BL
產品分類:自動化設備/產業機械 / 自動化設備 / 自動化機械之週邊設備
產品特色
高扭力兩倍加厚的齒輪讓壽命更長 適合機械手與其他需要高扭力的機械使用
產品規格
Description | Unit | Stages | Ratio | #60 | #90 | #120 | #150 | #180 |
3 | 39 | 130 | 235 | 500 | 1000 | |||
4 | 35 | 136 | 225 | 580 | 1090 | |||
L1 | 5 | 42 | 152 | 256 | 660 | 1215 | ||
7 | 46 | 136 | 306 | 540 | 1135 | |||
10 | 25 | 94 | 225 | 460 | 935 | |||
15 | 35 | 130 | 210 | 500 | 1000 | |||
20 | 35 | 142 | 285 | 530 | 1090 | |||
25 | 42 | 158 | 320 | 660 | 1215 | |||
Nominal Output | N-m | 30 | 42 | 152 | 308 | 610 | 1200 | |
Torque | 35 | 42 | 136 | 306 | 540 | 1135 | ||
40 | 25 | 118 | 252 | 530 | 1090 | |||
L2 | 50 | 25 | 156 | 320 | 660 | 1215 | ||
60 | 35 | 156 | 310 | 610 | 1200 | |||
70 | 46 | 135 | 306 | 540 | 1135 | |||
80 | 42 | 120 | 260 | 505 | 1020 | |||
90 | 25 | 94 | 225 | 472 | 935 | |||
100 | 25 | 94 | 225 | 460 | 935 | |||
Max. O/P torque | N-m | L1 , L2 | 3~100 | 3 Times of Norminal O/P Torque | ||||
Nominal I/P RPM | rpm | L1 , L2 | 3~100 | 3000 | 3000 | 2500 | 2000 | 2000 |
Max. I/P RPM | rpm | L1 , L2 | 3~100 | 3500 | 3500 | 3000 | 2500 | 2500 |
Backlash | arcmin | L1 | 3~10 | ≦5 | ||||
Backlash | arcmin | L2 | 15~100 | ≦8 | ||||
Torsional Stiffness | N-m/arcmin | L1 , L2 | 3~100 | 6.5 | 13.7 | 27 | 51 | 142 |
Max. Radial Load | N | L1 , L2 | 3~100 | 1400 | 6200 | 7500 | 14000 | 22000 |
Max. Axial Load | N | L1 , L2 | 3~100 | 800 | 5200 | 3255 | 12000 | 20000 |
Life Hours | HR | L1 , L2 | 3~100 | 20000 | ||||
Effeciency | % | L1 | 3~10 | ≧97% | ||||
Effeciency | % | L2 | 15~100 | ≧95% | ||||
Working Temp. | ℃ | L1 , L2 | 3~100 | ─10℃ | ~ | 90℃ | ||
Self Lubrication | L1 , L2 | 3~100 | French Gear Oil | |||||
Protection rating | L1 , L2 | 3~100 | IP65 | |||||
Noise Level | dB | L1 , L2 | 3~100 | ≦62 | ≦65 | ≦68 | ≦70 | ≦70 |
Install Direction | L1 , L2 | 3~100 | Any Direction | |||||
Weight | Kg | L1 | 3~10 | 1.3 | 2.9 | 8 | 15 | 25 |
Weight | Kg | L2 | 15~100 | 1.6 | 5.3 | 10 | 21 | 33.5 |
We able to change the spec. without notice |
