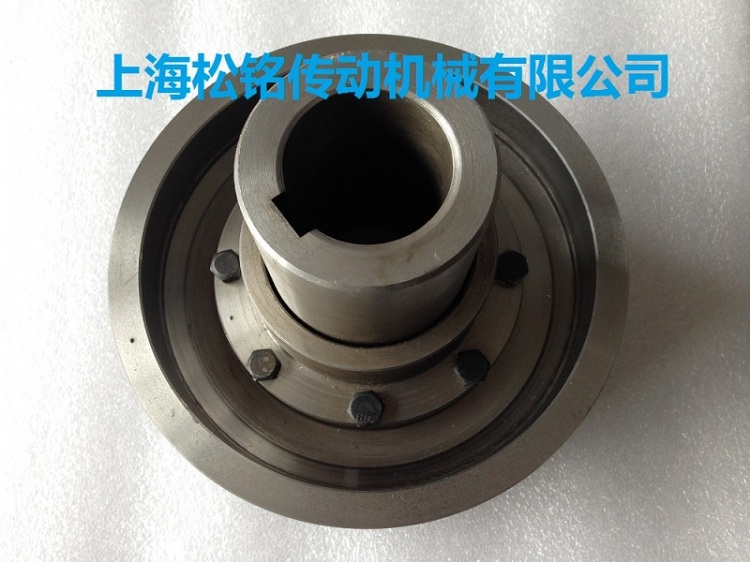

NGCL鼓形齿式联轴器（40crmo）

產品型號：NGCL鼓形齿式联轴器（40crmo）

產品分類：零組件配件 / 機械零件（零組件） / 軸，連軸器，鍵及離合器

立即線上詢問

產品特色

NGCL鼓形齿式联轴器（40crmo）

產品規格

PRODUCTS

SMNGCLZ gear coupling is suitable for connecting two horizontal axis transmission shaft system, having a certain compensatory performance for the relative offset of two shafts,the transfer nominal torque is 355~100000 N.m,The coupling is one of the most commonly used coupling,Fullmelon coupling is a specialized manufacturer of various universal couplings,The classifications are as below:

Coupling Capacity :
1) Transfer nominal torque Tn=355~100000 KN. m

2) Allowable Speed N= 1900-4000 r/min

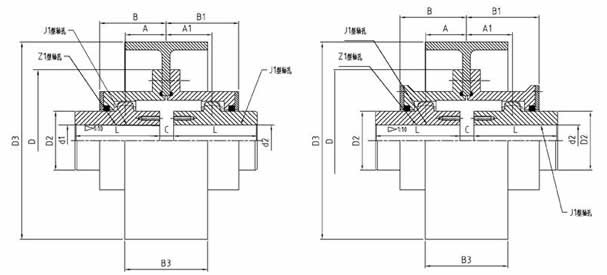

Model	Rated Torque Tn N.m	Maximum Speed [n] r/min	L Length Thur Bore			D	D2	C	B	B1	D3	B3	Mass moment of inertia kg.m2	Weight kg
			d1,d2	Y	J,J1,Z
				L
NGCL1	355	4000	20,22,24	52	38	103	35	30	56	42	160	68	0.07	8
			25,28	62	44								0.07	8
			30,32,35	82	60		50						0.071	9
NGCL2	630	4000	25,28	62	44	115	40	36	68	48	160	68	0.079	10
			30,32,35,38	82	60								0.08	11
			40,42,45	112	84		60						0.083	12
NGCL3	1000	3800	28	62	44	127	50	41	70	49	200	85	0.181	16
			30,32,35,38	82	60								0.184	17
			40,42,45,48,50,55,56	112	84		75						0.187	19
NGCL4	1600	3800	38	82	60	149	75	41	74	53	200	85	0.225	21
			40,42,45,48,50,55,56	112	84								0.242	24
			60,63,65	142	107		90						0.296	27
NGCL5	2800	3000	40,42,45,48,50,55,56	112	84	167	80	48	84	58	250	105	0.58	36
			60,63,65,70,71,75	142	107		105						0.609	39
NGCL6	4500	3000	45,48,50,55,56	112	84	187	80	49	85	59	250	105	0.714	42
			60,63,65,70,71,75	142	107								0.754	44
			80,85,90	172	132		125						0.795	46
NGCL7	6300	2400	50,55,56	112	84	204	105	53	93	63	315	132	1.17	56
			60,63,65,70,71,75	142	107		140						1.234	63
			80,85,90,95	172	132								1.299	71
			100	212	167								1.388	81
NGCL8	9000	1900	55,56	112	84	230	105	64	112	77	400	168	3.737	92
			60,63,65,70,71,75	142	107		155						3.841	103
			80,85,90,95	172	132								3.939	110
			100,110	212	167								4.072	124
NGCL9	14000	1500	60,63,65,70,71,75	142	107	256	135	71	119	80	500	210	9.427	147
			80,85,90,95	172	132		180						9.605	158
			100,110,120,125	212	167								9.847	173
			130	252	202								10.109	192
NGCL10	20000	1200	65,70,71,75	142	107	287	135	65	120	90	630	265	28.238	202
			80,85,90,95	172	132		200						28.509	218
			100,110,120,125	212	167								28.879	240
			130,140,150	252	202								29.248	272
NGCL11	31500	1050	70,71,75	142	107	325	135	77	134	94	710	298	44.309	296
			80,85,90,95	172	132								44.825	316
			100,110,120,125	212	167		210						45.53	345
			130,140,150	252	202								46.235	374
			160,170	302	242		235						47.08	410
NGCL12	45000	1050	75	142	107	362	135	94	16	104	710	298	47.88	351
			80,85,90,95	172	132								48.29	364
			100,100,120,125	212	167		205						49.52	403
			130,140,150	252	202								50.25	441
			160,170	302	242		270						52.22	488
			190,200	352	282								53.69	533
NGCL13	63000	950	150	252	202	412	245	88	165	113	800	335	82.7	563
			160,170,180	302	242								84.7	625
			190,200,220	352	282		300						86.67	685
NGCL14	100000	950	170,180	302	242	462	245	92	209	157	800	335	99.1	770
			190,200,220	352	282								102.2	846
			240,250	410	330		335						105.9	970
