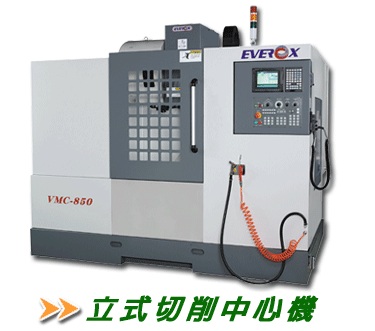

產品型號：VMC-700/850

立柱、底座、工作台、鞍座等主要機體採用米漢納鑄鐵。

立柱與底座為箱型結構，配合筋骨強化擁有最佳剛性，吸震性良好。

三軸為線軌。
X, Y, Z 軸採用精密滾珠螺桿，與伺服馬達為直結驅動，無傳動被隙問題。

Z 軸採用剎車式伺服馬達，無配重設計，讓Z 軸於3D加工時能達最佳的表面精度。

項目 / 型號		單位	VMC-700	VMC-850
行程
X 軸行程		mm	700	850
Y 軸行程		mm	500
Z 軸行程		mm	500 / 700 （選配）
主軸鼻端至工作台面距離		mm	110 ~ 610 / 810 （選配）
主軸中心至立柱距離(線軌)		mm	580
工作台
工作台面績 (L × W)		mm	800 × 500	950 × 500
T 型槽 (# × W × P)		mm	4 × 18 × 100
工作台荷重		kg	450
主軸
主軸錐度			BT-40
主軸轉速 (皮帶輪)		rpm	65 ~ 8000 / 10000, 12000 （選配）
驅動馬達
主軸馬達		kw	5.5 / 7.5　 / 　7.5 / 11（選配）
X,Y,Z 軸伺服馬達		kw	2 / 2 / 3
冷卻馬達		HP	3 BAR
快速移動
線軌型式			滾珠
X,Y,Z 軸滾珠螺桿		mm	Φ 32 × P = 12 × C3
X,Y,Z 軸快速進給		m/min	30 / 30 / 24
三軸切削進給		mm/min	1~10000
定位精度		mm	0.005
重覆精度		mm	0.003
儲刀倉
最大刀具重量		kg	7
最大刀長		mm	250
最大刀徑/ 鄰刀空		mm	Φ 100 / Φ 130
刀庫容量		pcs	20
機械尺寸
佔地面績	長	mm	2520
	寬×高	mm	2420 × 2500 × 2700 （選配）
機械重量		kg	4500	4750
控制器			Fanuc / Mitsubishi / Siemens / Fagor / Syntec
電力消耗		KVA	15 / 20
