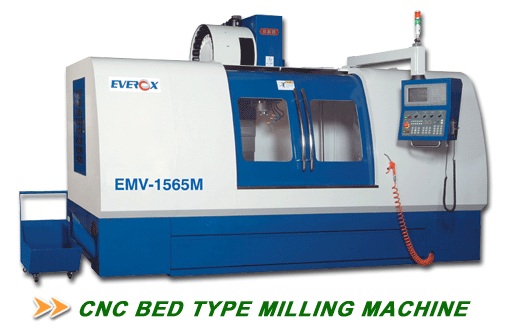

床台型電腦銑床
產品型號：EMV-1565M 全罩式鈑金
產品特色
特性：
高剛性機能結構、各主要鑄件皆採用米漢納鑄鐵鑄造，且經完全退火處理以消除殘留內應力。
X、Z 軸方型硬軌設計，鞍部（ X 軸）則為鳩尾滑道、所有滑道面均經熱處理及精密研磨、鏟花等處理。
強固的底座，立柱採箱型結構，整體重型床式規劃設計，並配置強化肋骨，提升機械壽命及精度。
主軸採用 SCM21 材質並經淬火調質，滲碳，精密研磨級採用 P4 級軸承、精度高。
產品規格
|
項目 / 型號 |
單位 |
EMV-1565M |
|
行程 |
||
|
左右行程 |
mm |
1500 |
|
前後行程 |
mm |
650 |
|
上下行程 |
mm |
600 / 700, 800（ 選配 ） |
|
工作台 |
||
|
工作台尺寸 |
mm |
1900 × 510 |
|
T 形槽 |
mm |
18 × #5 |
|
最大負載量 |
kgs |
1300 |
|
主軸 |
||
|
主軸斜度 |
|
BT #40 / CAT40 ／ BT #50 / CAT50 |
|
主軸轉速 |
rpm |
6000 / 8000, 10000 （選配） ／ 6000 rpm |
|
進給 |
||
|
進給速率 |
mm/min. |
1-5000 |
|
快送進給速率 |
mm/min. |
10000 |
|
滾珠螺桿 |
mm |
Φ 40 × 10P × C5 |
|
驅動馬達 |
||
|
主軸驅動馬達 |
kw |
11 / 7.5 / 15 / 11 （選配） |
|
X、Y、Z 軸伺服馬達 |
kw |
1.3 / 2 （選配） |
|
冷卻泵浦 |
HP |
1 / 4 |
|
儲刀倉 |
||
|
刀具選擇 |
|
雙向、最短路徑 |
|
最大直徑×長度（相鄰刀） |
mm |
80 × 250 |
|
刀具最大重量 |
kgs |
7 |
|
刀具刀柄規格 |
|
BT #40- CAT40 |
|
自動換刀系統 - 斗笠式 |
|
No. 20 / 24 |
|
自動換刀系統 - 刀臂式 |
|
No. 24 |
|
半罩式鈑金 |
|
是（選配） |
|
全罩式鈑金 |
|
是 |
|
落地型布簾式鈑金 |
|
是（選配） |
|
機械尺寸 |
||
|
機器高度 |
mm |
2580 / 2680, 2780（ 選配 ） |
|
佔地面積 |
mm |
4400 × 3300 |
|
機器淨重 |
kgs |
6800 ／ 7000 |
