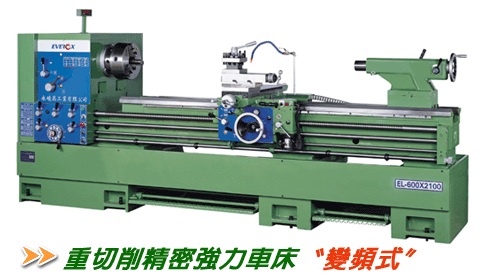

重切削精密強力車床(變頻式)
產品型號：EL-600 / EL-720
產品特色
主軸箱
•主軸採三點支持方式並經力學平衡。
•主軸孔徑Φ 83mm（3-3/8"）or Φ 105mm（4-1/8"）。
RPM顯示器
床身
•寬大高精度床面。
•高鋼性筋骨結構。
床鞍
•床鞍及複式刀座之滑動面均熱處理研磨。
•床鞍並配有潤滑油路，橫送螺桿備有間隙調整裝置，精度持久。
縱向快送裝置 （特別附件）
尾座
•配有 1：1及1/4：1進給變換以利鉆孔作業。
齒輪箱
•車牙範圍廣，公制、英制、模數，徑節螺紋不須變換齒輪 。
裙床
•可選擇左手輪或右手輪。
•縱橫向自動進給，有超負荷安全裝置。
•手動兼自動泵浦，可調整油路大小強制給油。
自動定寸裝置
•縱向自動進刀的進刀距離，自動停止控制，可任意調整進刀距離。
產品規格
|
項目 / 型號 |
單位 |
EL-600 |
EL-720 |
| 作業能力 | |||
| 床台旋徑 |
mm
|
610
|
720
|
|
橫滑台旋徑 |
mm
|
370 |
480 |
|
凹口旋徑 |
mm
|
880 |
990 |
|
鼻端至凹口距離 |
mm
|
345 |
|
|
凹塊長度 |
mm
|
205 |
|
| 兩心間距離 |
mm
|
1100 / 1600 / 2100 / 3100 / 4100 / 5100 / 5600
|
|
|
床面寬度 |
mm
|
410 |
|
| 主軸箱 | |||
|
主軸孔徑 |
mm
|
Φ 83 / Φ 105
|
|
| 主軸鼻端 |
|
A2 - 8 or D1 - 8 | |
|
主軸轉速 |
rpm
|
變頻式三段變速 |
|
| 床鞍 | |||
|
導螺桿直徑及牙數 |
mm
|
Φ 45 × 2 T.P.I or P=12（ 選配 ） |
|
|
縱向進刀量範園 |
m/m
|
0.05~0.7 |
|
| 橫向進刀量範園 |
m/m
|
0.025~0.35
|
|
|
公制螺紋車製範圍 |
mm
|
0.8 ~ 1.4 / Thread M.P. 0.5 ~ 7 |
|
|
英制螺紋車製範圍 |
T.P.I
|
2 ~ 28 Thread / hr D.P. 4~56 |
|
| 橫送台移動範圍 |
m/m
|
370
|
|
|
複式刀座移動範圍 |
m/m
|
250 |
|
| 尾座 | |||
|
尾座心軸移動範圍 |
m/m
|
200 |
|
|
尾座心軸直徑 |
m/m
|
Φ 80 / Φ 105 (特別附件） |
|
|
尾座頂心錐度 |
|
MT#5 |
|
|
馬達 |
|||
| 冷卻泵浦 |
HP
|
1 / 8 (0.1 kw)
|
|
|
主軸馬達 |
HP
|
15 x 4P (標準附件） or 15 x 6P, 20 x 4P (特別附件） |
|
| 變頻器 |
HP
|
15 or 20 (特別附件）
|
|
