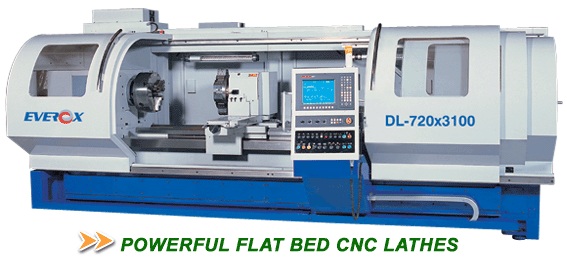

強力平床式CNC車床
產品型號：DL-600 / 720
產品特色
本機為強力型精密CNC車床，床身採高剛性之肋骨結構，配合米漢納鑄鐵鑄造，經退火處理，以消除殘留內應內，並經高週波熱處理及精密研磨等。
主軸箱為三點支撐設計，並經力學平衡校正。齒輪為模數3，齒寬大，適合重切削並有三段變速，主軸轉速於低檔時，仍可以全馬力輸出，切削力強大。
床鞍則黏貼Turcite-B具低摩擦及減震，進行平穩、滑順，以確保機台精度。
採中央給油潤滑系統方式，能自動潤滑滑動面及滾珠螺桿，主軸箱潤滑系統則採用泵浦強制給油方式。
手動式尾座，配有1：1及1/4：1進給變換。
活動門之視窗採用內層為強化玻璃，外層為PC，以防止工作物飛出，安全性高。
產品規格
|
項目 / 型號 |
單位 |
DL-600 |
DL-720
|
||
|
作業能力 |
|||||
|
床台旋徑 |
mm |
610 |
720
|
||
|
橫滑台旋徑 |
mm |
360 |
460
|
||
|
凹口旋徑 |
mm |
790 |
900
|
||
|
兩心間距離 |
mm |
1100 / 1600 / 2100 |
3100 / 4100
|
1100 / 1600 / 2100 |
3100 / 4100
|
|
床面寬度 |
mm |
410 |
|||
|
主軸箱 |
|||||
|
主軸孔徑 |
mm |
Φ 83 / Φ 105 ／ Φ 130 ／ Φ 160 |
|||
|
主軸鼻端 |
|
A2-8 or D1-8 ／ A2-11 or D1-11 ／ A2-11 |
|||
|
主軸轉速 |
rpm |
40~2000 ／ 40~1500 ／ 40~1000 |
|||
|
主軸段數 |
|
3 ／ 1 |
|||
|
床鞍 |
|||||
|
X 軸行程 |
mm |
450 |
|||
|
Z 軸行程 |
mm |
975 / 1475 / 1975
|
2975 / 3775
|
975 / 1475 / 1975
|
2975 / 3775
|
|
伺服馬達 |
kw |
X: 1 Z: 2
|
|||
|
快速進給 |
m/min |
X: 7 Z: 10
|
X: 7 Z: 8
|
X: 7 Z: 10
|
X: 7 Z: 8
|
|
進給範圍 |
mm/rev. |
X / Z: 0.001~500 |
|||
|
刀塔 |
|||||
|
刀具數 |
|
H4 / V8 |
|||
|
刀具尺寸 |
mm |
|
|||
|
尾座 |
|||||
|
心軸直徑 |
mm |
Φ 80 / Φ 105 ( 選配 ) |
|||
|
心軸行程 |
mm |
180 |
|||
|
頂心錐度 |
|
MT#5 |
|||
|
馬達 |
|||||
|
主軸馬達 |
HP |
20 / 25 ( 選配 ) |
|||
|
冷卻泵浦 |
HP |
1 / 4 |
|||
|
潤滑泵浦 |
HP |
1 / 16 |
|||
|
滾珠螺桿 |
|||||
|
X 軸 |
|
Φ 25 × 5 × C5 |
|||
|
Z 軸 |
|
Φ 50 × 10 × C5 |
|||
|
控制器 |
|||||
|
匹配機種 |
|
發那科/ 三菱 / 發格 / 安蘭 |
|||
|
控制軸數 |
|
2 |
|||
