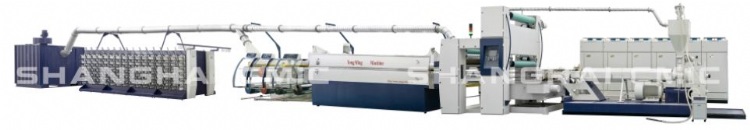

塑料擠出平膜扁絲機組
產品型號：SJPL-Z
產品特色
SJPL-Z 塑料擠出平膜拉絲機組是為高質量、高性能的PP和HDPE扁絲而特殊設計!
高質量的扁絲 - 極低的消耗 - 最好的經濟效益
適用: 編織袋 化工袋 糧食袋 水泥袋 網眼袋 集裝袋 土工布 篷布 地毯基布絲 人造草坪絲
產品規格
工作环境
电力要求:
总装功率（约） 320kw
运行功率（约） 180kw
总进线电缆规格 240mm2
标准电压 380V / 3P / 60Hz
允许波动 -5%∼+10%
供气要求:
空压气压力 ≥0.6-0.8Mpa
允许波动 ±0.1Mpa
总供气 0.5m3/min
供水要求:
普通水
总供水 >0.6 m3/min
水压 3-5Bar
PH值 7.0-7.8
硬度 12dH
水压波动 ±1Bar
进水温度 18-22oC
车间环境:
车间最高温度 40 oC
海拔高度 <2800 m
工程基础
设备图纸、地基图、管线图、电器图等在合同确认后30天内提供。
工业电缆
所有的从所购设备自带电柜到设备各部份电线、电缆已包括在内。
挤出机电柜至总动力站的电缆由买方提供
技术参数
控制面板:
温度控制: PID 调节, OMRON温控仪
料筒: 5 个加热区
滤网: 4 个加热区
模头: 5个加热区
速度指示和调节: 奇胜数显，同步控制
电器控制系统:
电源控制柜
挤出机驱动柜
挤出机加热柜
辅机驱动柜
烘箱控制柜
挤出机:
螺杆材质 38CrMoALA
螺杆直径 Ø90mm
长径比 33:1
螺杆转速 20∼120rpm
最大挤出量 250kg/hr
主电机功率 90kw, AC Motor, Inverter Control
加热功率 36kw
滤网装置
加热功率 10.3kw
加热温度范围 0∼250oC
滤网目数 100/160meshs
模头
材质 5CrMoMn
模头型式 “Coat-Hanger” type
加热功率 11kw
温度范围 0∼280oC
模唇长度 1000mm
模唇间隙 0.3∼0.8mm
冷却水箱
材质 stainless steel
冷却能力 1.1m3
水温范围 20∼40oC
牵引机
提膜电机功率 2.2kw, AC Motor, Inverter Control
牵引电机功率 4kw, AC Motor, Inverter Control
提膜速度 10∼45m/min
牵引速度 10∼55m/min
辊筒直径 Ø189mm
牵伸烘箱
电机功率 5.5kw×2
加热功率 30kw×2
加热温度范围 0∼180oC
工作宽度 1000mm
工作长度 4000mm
七辊牵伸定型机
牵伸功率 15kw, AC Motor, Inverter Control
定型功率 7.5kw, SIEMENS AC Motor, Inverter Control
辊筒直径 Ø315mm
辊筒长度 1000mm
拉伸辊线速度 80∼280m/min
定型辊线速度 80∼280m/min
收卷机
最大收卷速度 280m/min
纱管最大直径 160mm
筒管规格 Ø35×218mm
单锭电机功率 180w
收卷锭数 176 Spindles
边丝粉碎装置
电机额定功率 2.2kw
旋转刀排速度 1430r.p.m
旋转刀片直径 158mm
粉碎能量 20kg/hr
网罩孔径 6.5mm
风机额定功率 1.5kw
转速 2840r.p.m.
废丝收集
风机功率 11kw
随机备件清单
A. 主机部分随机备件
|
S/N. |
TITLE |
SPECIFICATION |
REMARKS |
|
机械类 |
|
|
|
|
1. |
铸铝加热器 |
Ø170×142；2000W |
|
|
2. |
注料筒加热圈 |
Ø90×60, 600W |
|
|
3. |
不锈钢加热管 |
Ø19×190, 500W Ø19×185, 1.1Kw |
For Die For Filter |
|
4. |
U型加热管 |
Ø16×1150, 2.5kw |
|
|
5. |
平皮带 |
120×4×6500 120×4×4600 |
|
|
6. |
滤网 |
160 Meshs；10m |
|
|
7. |
橡胶辊 |
Ø189×1150无轴头 Ø160×1080 |
|
|
8. |
减速箱油封 |
75×95×12；110×140×14 160×190×16 |
|
|
9. |
刀片 |
L=170/179 |
|
|
10. |
剖丝刀轴 |
|
|
|
11. |
刀垫 |
|
|
|
12. |
边丝粉碎机刀片 |
|
|
|
13. |
气管接头 |
|
|
|
14. |
气管 |
Ø8×1 |
|
|
电器类 |
|||
|
15. |
热电偶 |
E-5M E-3M |
|
|
16. |
温控仪 |
|
FUJI |
|
17. |
安培表 |
100/5 : 100A 30/5 : 30A 20/5 : 20A |
|
|
18. |
保险丝 |
RS 13-18 25A RS 13-18 16A RS 13-18 10A RT 18--6A RT 18--2A |
|
|
19. |
互感器 |
|
每型号2只 |
|
20. |
固态继电器 |
RM1A40D50 RM1A40D25 |
Carlo 佳乐 |
|
21. |
自动空气开关 |
GV2-RS08C |
|
|
22. |
小型继电器 |
HH52P-L With TP511X |
|
|
23. |
接触器 |
LC1-D09.B7.C |
|
|
24. |
电位器 |
6.8K 10圈 |
|
|
25. |
按 钮 |
XB2-BA42C XB2-BW33B1C |
|
|
26. |
压力传感器 |
|
每型号1只 |
|
27. |
旋转编码器 |
|
每型号1只 |
|
工具类 |
|||
|
28. |
内六角扳手 |
3、4、5、6、8、 10、14、17、19 |
|
|
29. |
塞尺 |
|
|
|
30. |
开口扳手 |
8-10，12-14，13-15，16-18，17-19， |
|
|
31. |
U牙扳手 |
M38∼42 Round Nut |
圆螺母用 |
|
32. |
钢丝钳 |
|
|
|
33. |
小十字、小一字螺丝刀 |
|
|
|
34. |
卷尺 |
|
3m |
|
35. |
螺杆拆卸器 |
|
|
|
36. |
静电消除器 |
|
|
|
37. |
吸丝枪 |
|
|
B. 收卷机（型号：SJJ-230A）备件
|
S/N. |
TITLE |
SPECIFICATION |
REMARKS |
|
机械类 |
|||
|
1. |
Adjusting Linkage |
SJJ-230A-65 |
连杆 |
|
2. |
Spring Locking |
SJJ-230A-38 |
锁紧簧 |
|
3. |
Brake Lever |
SJJ-230A-34 |
制动手柄 |
|
4. |
Thread Guide |
SJJ-230A-23 |
蝴蝶片 |
|
5. |
Roller |
SJJ-230A-7 |
滚轮 |
|
6. |
Synchronous Belt |
XL-220 |
同步带 |
|
7. |
Cam Follower |
SJJ-230A-25 |
丁字滑块 |
|
8. |
Guide Slider |
SJJ-230A-24 |
滑动器 |
|
9. |
Cam |
SJJ-230A-21 |
往复丝杆 |
|
10. |
Hook Support |
SJJ-230A-01-4 |
挂丝钩 |
|
11. |
Winder Shaft |
SJJ-230A-41 |
收卷轴 |
|
12. |
Press Shaft |
SJJ-230A-35 |
滚筒 |
|
13. |
Gear |
58,49, 26,64 |
齿轮 |
|
14. |
Magnetic Disc |
|
主、被动磁盘 |
|
15. |
Magnetic Plate |
|
磁块 |
|
16. |
+ Type Sunk Screw |
M6×14 |
十字沉头螺丝 |
|
17. |
Retainer Ring |
SJJ-230A-69 |
挡圈 压丝辊处 |
|
18. |
Hand Knob Ball |
M8 |
手柄球 |
|
19. |
Fixing Screw |
|
支紧螺钉 |
|
电器类 |
|||
|
20. |
Motor |
AO2-6 |
电机 |
|
21. |
Switch |
DZ47-60 C1 |
开关 |
主要电器元件清单
|
S/N. |
NAME |
BRAND |
|
1. |
变频器 |
SCHNEIDER 法国施耐德 |
|
2. |
PLC可编程控制器 |
MITSUBISHI 三菱 |
|
3. |
模拟输出模块 |
MITSUBISHI 三菱 |
|
4. |
断路器 |
SCHNEIDER 施耐德 |
|
5. |
空气开关 |
SCHNEIDER 施耐德 |
|
6. |
温控仪 |
FUJI 富士 |
|
7. |
交流接触器 |
SCHNEIDER 施耐德 |
|
8. |
热继电器 |
SCHNEIDER 施耐德 |
|
9. |
固态继电器 |
CARLO 佳乐 |
|
10. |
光电开关 |
CONCH 奇声 |
|
11. |
时间继电器 |
FUJI 富士 |
|
12. |
按钮 |
SCHNEIDER 施耐德 |
|
13. |
指示灯 |
SCHNEIDER 施耐德 |
|
14. |
接线端子 |
PHOENIX 菲尼克斯 |
