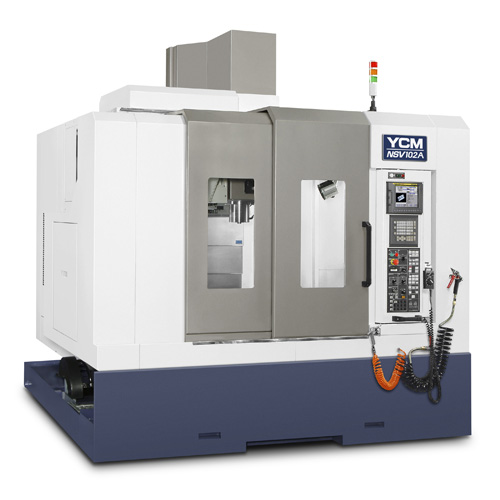

高效率立式綜合加工機
產品型號：NSV102A
產品分類：工具機產業機械 / 綜合加工機 / 立式綜合加工機
產品特色
YCM NSV系列是永進機械專為高速高效率加工需求所開發的全新世代立式綜合加工機；其12,000轉高速IDD®直結主軸，匹配精密的陶瓷軸承，提供優越的軸向與徑向所需要的切削剛性，並搭載高達30匹馬力輸出的高性能主軸馬達；強韌的整機結構全由米漢納鑄件成型，三軸皆配置精密滾柱線軌，加大直徑的精密滾珠螺桿及直結的高性能軸向伺服馬達，使NSV系列在高速進給、高效率切削排屑效能方面，表現近乎完美，是投資者提高生產效能，創造獲利的利器
1020 x 600 x 600mm 大行程滿足各種尺寸加工生產的需求。
大尺寸滾柱線軌的配置，確保NSV系列在高速切削進給時的動態剛性與精度需求。
12,000轉IDD®直結主軸有22kW，即30匹馬力的強力輸出，充分提供各種尺寸、各種材料的高效率化加工生產所需的動能。
高達48m/min的三軸快速押送，1G的軸向加減速運動效能。
油氣潤滑主軸冷卻系統為全系列標準配備，有效提昇長時間加工的精度穩定度、主軸效能，並延長系統運轉使用年限，符合投資效益的期望。
搭配快速換刀臂的30刀位刀庫ATC系統，NSV系列可滿足大量生產與投資成本效益的需求，為客戶提昇競爭力。
通過嚴格FEM分析的先進的全新強化設計的機體結構， NSV系列毫不費力的展現高超的切削效能與加工穩定性，大大滿足對高速高效能加工的嚴苛需求。
超寬的滑道跨距
長軸上(X-axis)以6個滑塊的加強支撐
全系列搭配精密滾柱線軌
精密滾珠螺桿採用雙重螺帽支撐
一體成型的軸向馬達座
獨特的IDD直結主軸，高速運轉平穩順暢，震動量低，有效抑制熱源產生，提供完美的加工表面精度，同時確保主軸及刀具在高硬度材料高速加工時的效能與使用年限。
大尺寸的精密陶瓷軸承，運轉時熱源產生量低，搭配高效率的油氣潤滑裝置，完全有效排除熱源影響，同時也提供完美的軸向與徑向剛性，可滿足高排屑率的銑削、鑽孔、攻牙的嚴苛工作需求。
產品規格
主軸
主軸轉速 100~12,000 rpm
主軸馬力 7.5/11/15/18.5/22 kw
主軸端孔斜度 BBT40
行程
X軸行程 1020 mm
Y軸行程 600 mm
Z軸行程 600 mm
主軸鼻端至工作台面距離 100~700 mm
工作台
工作台尺寸 1120×650 mm
T型槽尺寸-槽數×寬度×間距 6×18 mm×100 mm
工作台最大平均負載 1,000 kg
進給
快速押送速度 X/Y/Z 4 m/min
切削押送速度 1~20,000 mm/min
ISO精度
雙向定位精度 A 0.010 mm
雙向返復重現精度 R 0.007 mm
JIS B 精度 (300mm)
雙向定位精度 A 0.003 mm
雙向返復重現精度 R ±0.002 mm
自動換刀系統
刀具數量30T [48T]
刀具重量 (/支) 6 kg
最大刀具尺寸 ø76 ×300 mm
換刀時間 2.5 sec. (T-T)
刀具自動交換方式 刀臂式
換刀方式 隨機記憶方式
其它
空壓源 5.5 kg/cm2
動力源容量 33 kva
機器重量 7,000 kg
本公司隨時再進行研究改進的工作，因此保有更改設計、規格尺寸結構之權利。[ ] 為選擇項目。
