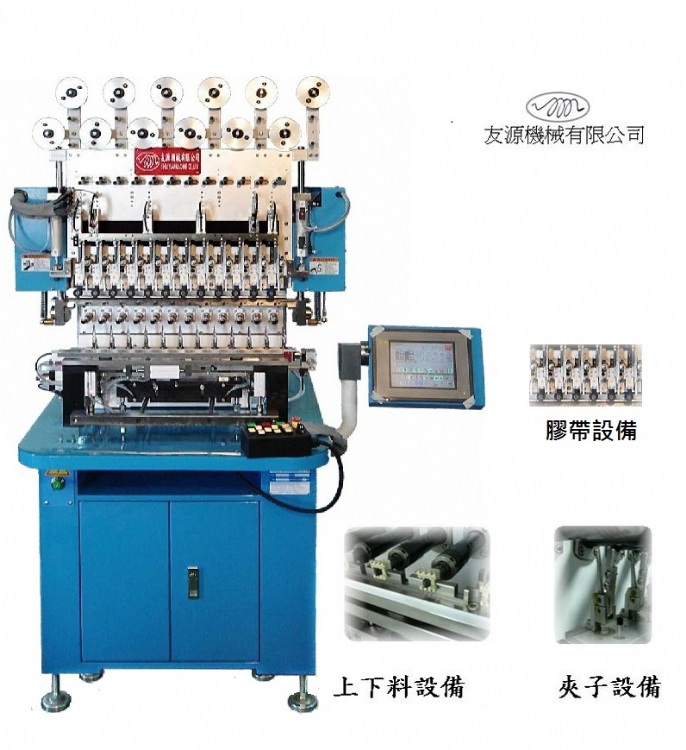

CNC全自動12軸繞線/膠帶機
產品型號：CMS -4512TP
產品分類：自動化設備/產業機械 / 特殊工作機械 / 繞線機，自動繞線機
產品特色
1.教導互動之觸控，人性界面，操控簡易。
-中文化程式管理，易學易懂，五分鐘上手。
-無需鍵盤和外接電腦，直接輸入，調機時間短，且具有自診功能，快速檢修。
2. 四軸NC補間，呈螺旋纏腳。
3. CNC伺服器驅動，精準定位。
4. 速換式芯軸治具。
5. 四種角度纏PIN腳功能。
6. 高轉速高精度，提高繞線品質與產量。
7. 可單機操作，亦可搭配自動化生產
8. 可搭配自動交換料、剪刀及氣壓夾線設備(特殊配備)。
9. 適用於大量生產，並可依客戶需求，搭配其他規格機型，規劃為自動化生產線系統。
產品規格
1.主軸：十二軸／主軸定位角度：360°
2.主軸轉速：9,000 r.p.m. 標準/正反轉(12,000/18,000 r.p.m. (最大) )
3.控制裝置：四軸同步伺服控制
4.最大導針移動範圍：
(1)X軸：100mm
(2)Y軸：100mm
(3)Z軸：55mm
5.適合產品規格：
(1)最大骨架外徑：Ø40mm
(2)最大幅寬：20mm
6.電源：單相AC 220V±10％，50/60 Hz
7.機台重量：400KG
8.機台尺寸：850(L)x950(W)x1,650(H)mm
9.機台裝箱尺寸：1,000(L)x1,100(W)x1,500(H)mm
10.定位精密度：0.01mm
11.纏線移動速度：20∼200mm/sec
12.線徑尺寸：0.02∼0.4mm
13.纏腳速度：150r.p.m.(最大)
14.纏腳角度：0°、45°、90°、135°
15.空氣壓力：4∼6 Kg-f/cm²
16.消耗功率：3Kva
17.記憶儲存：可擴充SDHC 32G(MAX)
18.膠布尺寸：115mm(最大)
19.配件選購：
(1)絞線設備
(2)伺服張力器
(3)自動交換料設備
