西门子S120伺服控制系统
產品型號：6SL3040-1MA00-0AA0
產品分類：自動化設備/產業機械 / 自動化設備 / 自動化控制系統
產品特色

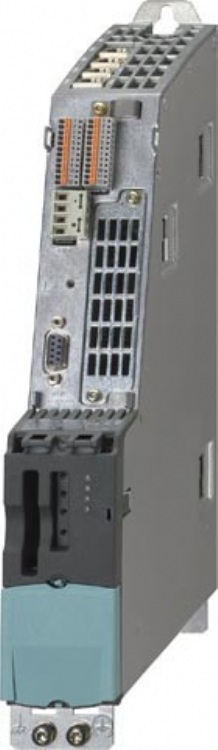

CU320 控制单元
电流要求
24V DC时，最大
不考虑数字量输出、扩展可选插槽和 DRIVE-CLiQ 电源
0.8 A
导体截面积，最大
2.5 mm2
熔断器保护，最大值
20 A
数字量输入
符合标准IEC 61131-2 1类
8 点浮置数字量输入
8 点双向非浮置数字量输入/数字量输出
电压
-3 … +30 V
低电平（断开的数字量输入为“低”）
-3 … +5 V
高电平
15 … 30 V
24 VDC 下的电流消耗，典型值
10 mA
数字量输入的延时1)，大约值
L → H
50 μs
H → L
100 μs
高速数字量输入的延时1)，大约值
（快速数字量输入可以用来进行定位检测）
L → H
5 μs
H → L
50 μs
导体截面积，最大
0.5 mm2
数字量输出
（持续防短路）
8 点双向非浮置数字量输入/数字量输出
电压
24 V DC
每个数字量输出的负载电流，最大值
500 mA
延时，最大值1)
150 μs
导体截面积，最大
0.5 mm2
功耗
20 W
PE 连接
M5 螺钉
接地连接
M5 螺钉
外形尺寸
宽
50 mm (1.97 in)
高
270 mm (10.63 in)
深度
226 mm (8.90 in)
重量，约
1.5 kg (3 lb)
认证
cULus（文件号： E164110)
1) 规定的延时是指硬件。 实际响应时间取决于处理数字量输入或输出时的时隙。
產品規格
6SL3040-1MA00-0AA0
