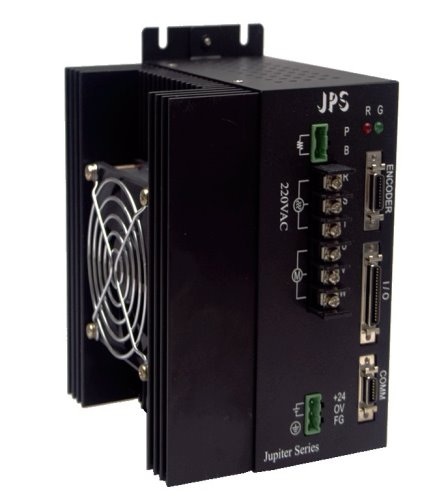

Jupiter 系列
產品型號：JMD-STD
產品特色
Dual 32Bit 150Mip 高性能DSP，100us Position loop
結合運動控制器與伺服驅動器於一體
具扭力、速度、比例連動、點對點定位控制機能
內含飛剪(Rotary Cut & VRC-cosine補償)運動控制功能
追剪(Fly Shear)往復式運動控制功能
搭配人性化圖控操作軟體SERVO WIN
可以控制永磁伺服馬達及線性馬達
MODBUS，CANBUS通信介面作參數讀寫、資料監看
內含波形繪圖功能，同時監看多組AO/AI、DO/DOI信號
適用於各式管類定長機，瓦楞紙板/鋼板定長橫切，輪轉式模切機
全伺服包裝機，貼標機，封切機，同步移載系統…
產品規格
輸出電流(Amp) 3A / 6A / 9A / 15A
搭配馬達(Watts) 400W / 800W / 1500W / 3000W
輸入電源 單/三相 220V AC, 50/60Hz
搭配編碼器形式 2000,2500,8192 ppr, Incremental ( Sin/Cos Encoder developing)
控制方式(參數選擇) 扭力控制模式、速度模式、位置控制模式、內建運動控制功能
控制模式 脈波控制模式(P-Command) / 點對點控制模式(SPTP) / 速度控制模式(Speed Control) / 扭力控制(Torque Control)
保護功能 過電壓、過電流、低電壓、過負載、過速度、PG異常>
PG分頻輸出 1/N (N=1,2,4,8,16,32), 或固定頻率：250K, 125k, 62.5k
控制輸入電源 外部電源 +24V DC
數位輸入端子 DI(x) 8 組隔離數位輸入端子(DI1~DI8) / X/Y 高速脈波輸入 / Mark 和 Cut 訊號輸入
數位輸出端子 DO(x) 4組隔離數位輸出端子 (DO1~DO4)
類比輸入端子 AI(x) 12 bits 高解析度 A/D 輸入端子： AI1、 AI2 取樣率：2.5Khz/TD>
類比輸出端子 AO(x) 12 bits 高解析度 D/A 輸出端子：AO1、AO2 更新率：2.5Khz
通訊功能 RS-232,RS-422,RS-485,Modbus (~115200bps), CANopen Option
散熱方式 強制風冷
