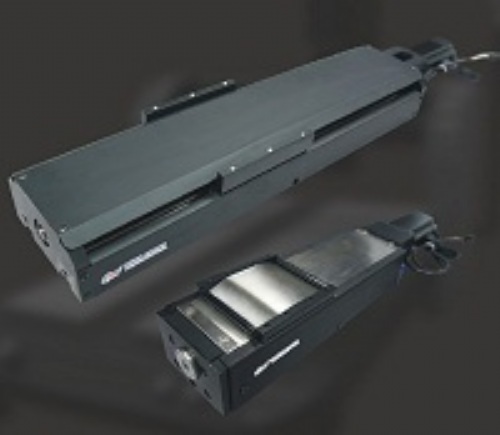

精密滑台
產品型號：XY-Table
產品分類：自動化設備/產業機械 / 自動化設備 / 工業用機器人及週邊設備
產品特色
高精度
採用滾珠導螺桿轉造研磨C7級(另可選配C5、C3級)，配合高精度塑膠螺帽，行走順暢，無噪音。
標準化
所有產品製作，均採規格化生產，全系列規格尺寸完備，選擇性高，更符合經濟需求。
輕量化
底座採用鋁合金製作，配合精密加工技術，可供給耐久性製品。
適用範圍
小型雕刻機、點焊、塗膠、鎖螺絲機、測量、檢測、PCB板上、下料、教學應用、搬運輸送•••等等。
產品規格
線性滑台特性
馬達裝配 AC伺服馬達、DC伺服馬達、步進馬達
馬達功率 伺服馬達：60W∼200W
傳動方式 滾珠導螺桿
螺帽 無聲螺帽 註1
螺桿外徑 12mm、13mm
螺桿導程 4mm、20mm
有效行程 100mm∼600mm(每50mm為一單位)
規 格 W×H×L (88mm × 61mm × 行程+114)
重複精度 ±0.005mm (±5μ)
滑台平行精度 ±0.02mm/300mm
工作台定位精度 ±0.01mm/300mm
最高速度 導程 4mm：200mm/sec；導程 20mm：1000mm/sec 註2
承載重量 水平：20KG；垂直：6KG；側向：12KG
極限開關組 前後極限各一及一個原點開關(使用機械式開關)
外接頭 使用9Pin母接頭
馬達護蓋 選配，僅 200W以下提供
本體材質 鋁擠型材質(A6061-T)
工作台寬度 65mm，固定螺絲 M5*P0.8
註1：無聲螺帽之材質為太空合成塑膠，其具有無聲、自動消除背間隙等優點，但不適用長時間以低導程高速度運轉之環境。
註2：最高速度(mm/sec) =馬達轉數(r.p.m) / 60 (秒) × 減速比 × 螺桿導程(mm/圈)，例如：200 (mm/sec) =3000 (r.p.m) / 60 (S) × 1：1 × 4 (mm/圈)
註3：馬達最有效率之轉數範圍為500∼2500 r.p.m
註4：無聲螺帽最佳之轉數範圍為0∼500 r.p.m
