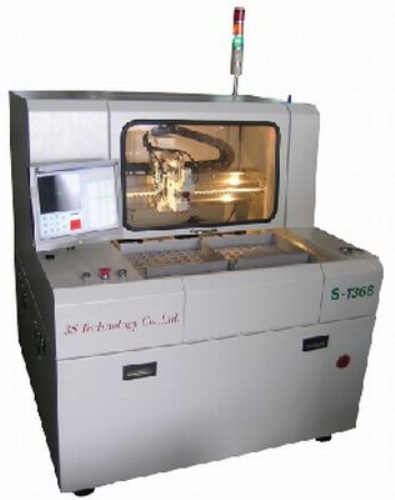

切割機.PCB切割機.分板機
產品型號：S-1368
產品分類：自動化設備/產業機械 / 自動化設備 / 自動化機械，氣壓式
產品特色
專為分割多連板PCB，及切割PCB板邊而設計的專用機。利用日本NSK高轉速主軸馬達來切割，有效地降低切割壓力，同時使用高精度伺服馬達，使得切割精度更符合要求。並使用WINDOWS系統配合CCD輔助(放大10倍)程式教導準確快速編輯程式，操作簡單。
Table平臺進出皆以伺服馬達帶動，比一般使用汽壓缸方式帶動更能增加速度(減少切割時間)，切割精度更佳,並利用雙平臺進出放置工件，減少取放板子時間，增加產能,程式可自動調整銑刀高度增加銑刀使用壽命,適用於手機,PDA等各式電子產品電路連板切割。
產品規格
最高移動速度：X ,Y ,Y2：750mm/sec,Z：400mm/sec
最高切割速度：X ,Y ,Z ,Y2：100mm/sec
移動行程：X：710mm ,Y：480mm,Z： 60mm ,Y2：480mm
切割範圍：X：330mm ,Y：330mm,Z： 60mm ,Y2：330mm
控制軸數：四軸(X,Y,Z,Y2)
主軸馬達：高速變頻主軸馬達 150W
軸控馬達：200W AC 伺服馬達
定位精度：±0.01mm
切割精度：±0.03mm
切割功能：可執行直線，圓弧切割
銑刀直徑：0.8 ~ 3.0 mm
電源規格：3phase AC220V 50Hz /60Hz; 2.8 kw (含集塵機電源)
空壓：5 kg/cm2
尺寸：1250 x 1250 x 1270 mm
重量：700 kg
