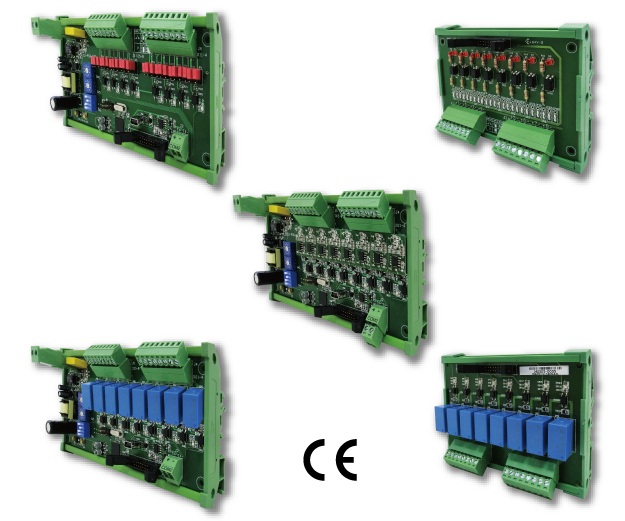

產品規格

 特點:

•輸出訊號RS485數位信號MODBUS RTU格式,

 可搭配PLC,DDC達到遠端即時監控

•DIN滑軌安裝、高精確度、穩定性反應快、精巧、省電

•具有LED工作電源,RS485通訊,DI,DO,AO指示燈

•通訊傳輸效率9600,19200,38400,115200

•直譯式RS485串列位址設定1~99站

•系統傳輸格式N81,N82,O81,O82

•可擴充8通道DI/DO模組

• 主要規格
  輸入訊號	RS485數位信號MODBUS RTU格式
  通訊傳輸效率	9600,19200,38400,115200(指撥開關設定)
  系統傳輸格式	電N81,N82,O81,O82(指撥開關設定)
  串列位址	1~99(指撥開關設定)
  隔離方式	輸入、輸出、與工作電源、達到完全隔離避免干擾
  取樣時間	小於10ms
  乾接點DI模組	乾接點或DC24V觸發
  繼電器DO模組	AC 220V/10A,DC30V/10A
  直流線性AO模組	電流：4~20mA(電阻性負載600Ω以下)
  	電壓：1~5V;2~10V…(電阻性負載600Ω以上)
  外觀尺寸	主板：L154 X W83 X H60
  	擴充：L115 X W83 X H50　　　　unit: mm
  配線端子	具有拔插配線之功能
  指示燈	工作電源,RS485通訊,DI,DO,AO
  隔　離	4KV. between input and output
  操作環境溫度	0~60°C
  操作環境濕度	0~90%
  電源電壓	DC 24V
  消耗電力	主板 DI:45mA　DO:125mA　AO:125mA　　　擴充 DI:45mA　DO:125mA

•
• 外觀尺寸:
•
• 配線圖:

• 訂購規格:
